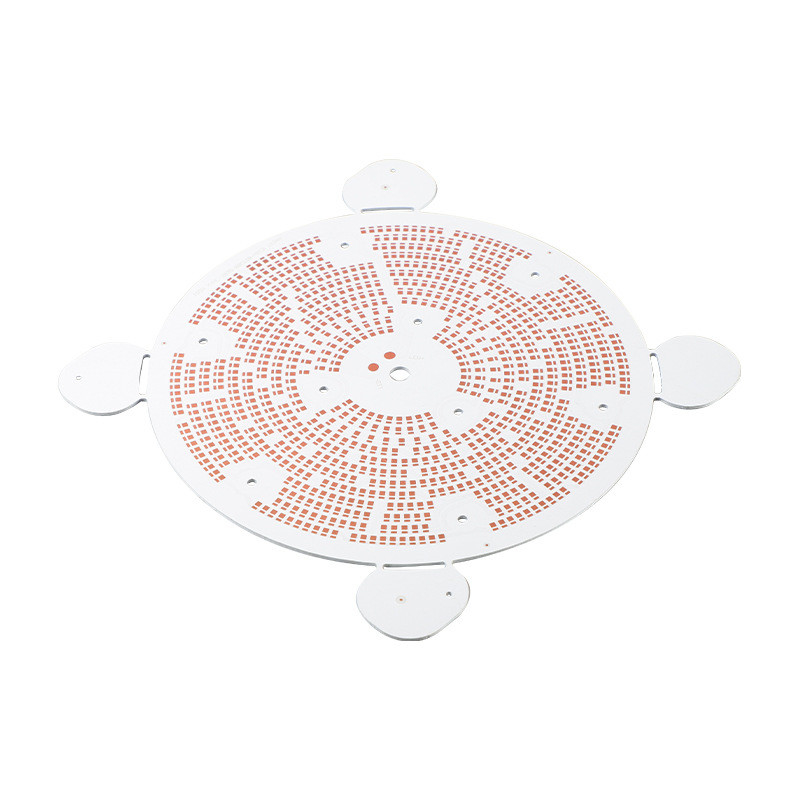

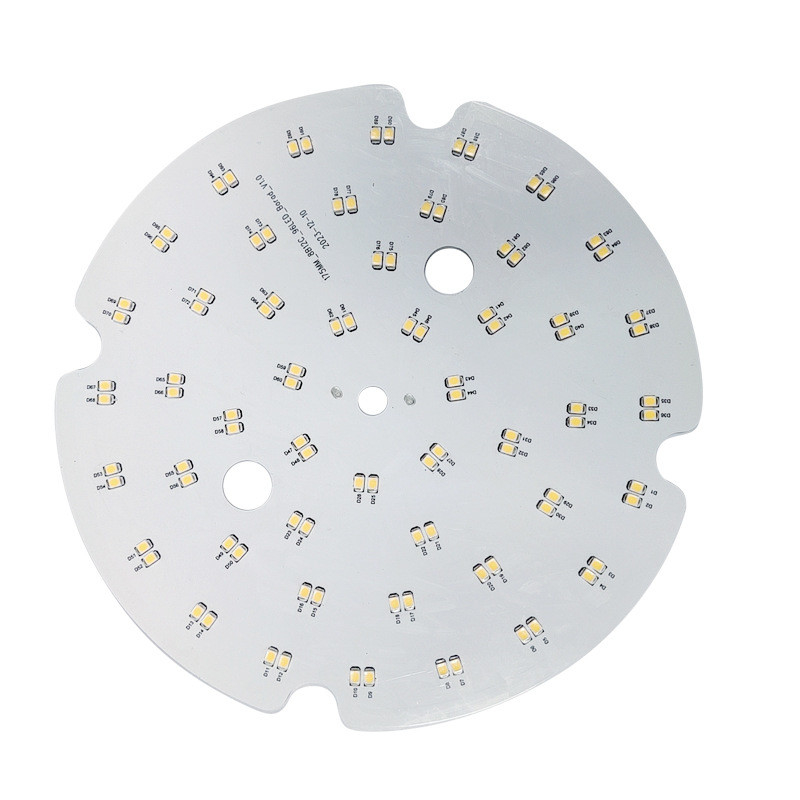

Hızlı Dönüş Alüminyum Devre Kartı Üretimi LED lambalar için PCB
-
Vurgulamak
LED lambalar Devre kartı üretimi
,Çok katmanlı devre kartı üretimi
,Çok katmanlı Metal Çekirdek Tablosu
-
Tahta kalınlığı0,2 mm-6,0 mm
-
Min. dak. Line Width/Spacing Satır Genişliği/Boşluğu0,1 mm/0,1 mm
-
Lehim maskesi rengiYeşil, Siyah, Beyaz, Mavi, Kırmızı
-
Serigrafi RengiBeyaz, Siyah, Sarı
-
dak. delik büyüklüğü0,2 mm
-
Dielektrik sabiti2,5-4,5
-
Min. İpek ekran köprüsü0,1 mm
-
MalzemeMetal çekirdek
-
Min Solder Mask Köprüsü0,1 mm
-
Katman Sayısı1-4 katman
-
Çalışma sıcaklığı-40°C ila 150°C
-
Isı İleticiliği1,0-8,0 W/mK
-
Bakır Kalınlığı1OZ-6OZ
-
Yüzeyi bitirinHASL, ENIG, OSP, Daldırma Gümüş, Daldırma Kalay
-
Menşe yeriÇin
-
Marka adıXHT
-
SertifikaISO、IATF16949、RoSH
-
Model numarasıXHT-PCB-803
-
Min sipariş miktarıDüşük adet
-
Ambalaj bilgileriKabarcıklı torbalı karton
-
Teslim süresi5-8 gün
-
Ödeme koşullarıT/T, Western Union, MoneyGram
-
Yetenek teminiGünde 10000 adet
Hızlı Dönüş Alüminyum Devre Kartı Üretimi LED lambalar için PCB
LED Lambalar PCB İçin Hızlı Dönüş Alüminyum Devre Kartı Üretimi

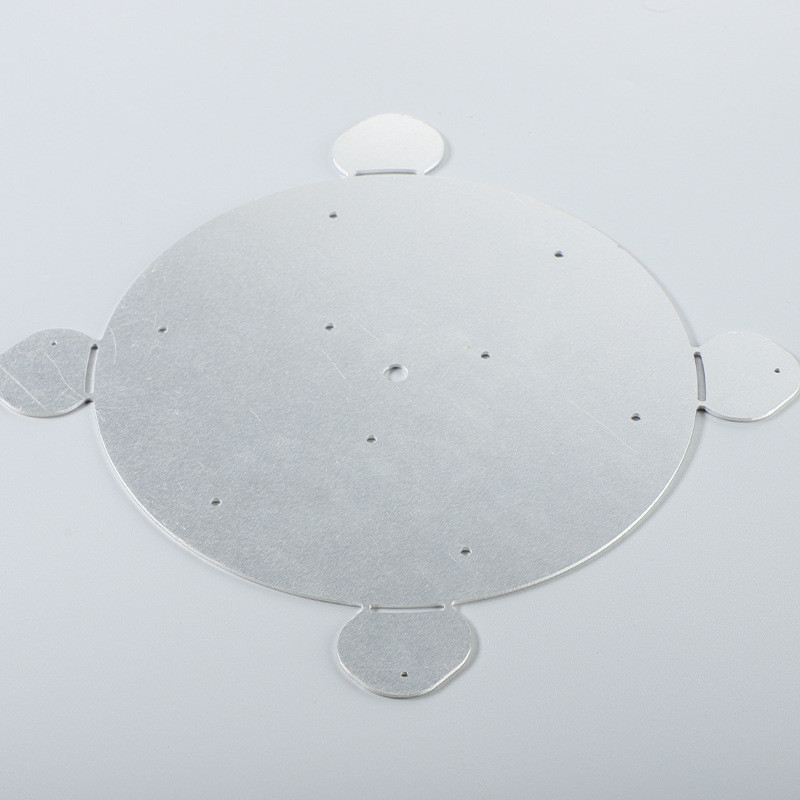

Alüminyum Devre Kartı Nedir?
Alüminyum devre kartı, alüminyum PCB olarak da bilinir, geleneksel fiberglas veya epoksi yerine alüminyumdan yapılmış bir taban malzemesi kullanan bir tür baskılı devre kartıdır (PCB). Alüminyum PCB'ler, LED aydınlatma, güç elektroniği ve otomotiv sistemleri gibi verimli ısı dağılımı gerektiren uygulamalar için uygun hale getiren mükemmel termal iletkenlikleri ile bilinir.
Alüminyumun temel malzeme olarak kullanılması, kritik bileşenlerden daha iyi ısı transferi sağlayarak gelişmiş güvenilirlik ve performansa yol açar. Ayrıca, alüminyum PCB'ler hafiftir ve belirli uygulama gereksinimlerini karşılamak için çeşitli yüzey kaplamalarıyla üretilebilir.
Genel olarak alüminyum devre kartları, etkili termal yönetim ve yüksek güvenilirlik gerektiren elektronik cihazlar için çekici bir çözüm sunmaktadır.
Çin'de profesyonel PCB üreticisi
Üretim fabrikamızda çok sayıda metal çekirdekli PCB ürettik, bunların arasında alüminyum ve bakır çekirdekli PCB'ler de bulunmaktadır.
Firmamız birinci sınıf PCB üretim kapasitesine sahiptir ve müşterilere yüksek kaliteli, yüksek performanslı baskılı devre kartları sağlar. Müşterilerin çeşitli karmaşık PCB'lere yönelik ihtiyaçlarını karşılamak için gelişmiş üretim ekipmanlarımız ve teknik ekiplerimiz bulunmaktadır.
Öncelikle gelişmiş üretim ekipmanlarımız var. Fabrikamız en son PCB üretim hatlarıyla donatılmıştır, bu cihazlar müşterilerin PCB tasarım gereksinimlerini doğru bir şekilde gerçekleştirebilir ve ürün kalitesini ve istikrarını sağlayabilir.
İkinci olarak, profesyonel bir teknik ekibimiz var. Mühendis ekibimiz PCB tasarımı ve üretimi konusunda kapsamlı deneyime sahiptir ve müşterilere tam kapsamlı teknik destek sağlayabilir. İster PCB tasarım aşamasında ister üretim sürecinde olsun, müşterilere ürünün optimum performans ve güvenilirliğe ulaşmasını sağlamak için profesyonel tavsiyeler ve çözümler sunabiliyoruz.
Ayrıca, kalite yönetimine de odaklanıyoruz. Her PCB'nin müşteri gereksinimlerini ve standartlarını karşıladığından emin olmak için uluslararası kalite yönetim sistemi standartlarını sıkı bir şekilde takip ediyoruz. Ürün kalitesini ve istikrarını sağlamak için her PCB'nin kapsamlı testini ve doğrulamasını gerçekleştirmek için gelişmiş test ekipmanları ve sıkı kalite kontrol süreçleri kullanıyoruz.
Son olarak, müşterilerimizin çeşitli karmaşık PCB'lere yönelik ihtiyaçlarını karşılayabiliyoruz. Tek katmanlı, çift katmanlı veya çok katmanlı PCB olsun, sert, esnek veya sert-esnek PCB olsun, müşterilere yüksek kaliteli özelleştirilmiş çözümler sunabiliyoruz. Ayrıca, kör ve gömülü geçişler, kontrollü empedans, özel malzemeler vb. gibi özel işlem gereksinimleri için müşterilerin PCB üretim ihtiyaçlarını da karşılayabiliyoruz.
Kısacası, güçlü PCB üretim kapasitemiz var ve müşterilerimize yüksek kaliteli, yüksek performanslı baskılı devre kartları sağlayabiliyoruz. Üretim kapasitemizi sürekli olarak iyileştirmek ve müşterilerimize daha iyi ürünler ve hizmetler sunmak için daha fazla kaynak ve enerji yatırmaya devam edeceğiz.
| İşlem | Öğe | Süreç Yeteneği | |
| Temel Bilgiler | Üretim Kapasitesi | Katman sayısı | 1-30 katman |
| Eğil ve dön | %0,75 standart, %0,5 gelişmiş | ||
| Min. bitmiş PCB boyutu | 10 x 10 mm (0,4 x 0,4") | ||
| Maksimum bitmiş PCB boyutu | 530 x 1000 mm (20,9 x 47,24 ") | ||
| Kör/gömülü geçişler için çoklu pres | Çoklu presleme döngüsü≤3 kez | ||
| Bitmiş levha kalınlığı | 0,3 ~ 7,0 mm (8 ~ 276 mil) | ||
| Bitmiş levha kalınlık toleransı | +/-10% standart, +/-0,1mm gelişmiş | ||
| Yüzey kaplaması | HASL, Kurşunsuz HASL, Flaş altın, ENIG, Sert altın kaplama, OSP, Daldırma kalay, Daldırma gümüş, vb. | ||
| Seçici yüzey kaplaması | ENIG+Altın parmak, Flaş altın+Altın parmak | ||
| Malzeme Türü | FR4, Alüminyum, CEM, Rogers, PTFE, Nelco, Poliimid/Polyester, vb. | Ayrıca malzemeleri isteğinize göre satın alabilirsiniz | |
| Bakır folyo | 1/3oz ~ 10oz | ||
| Prepreg Türü | FR4 Ön emprenye, LD-1080(HDI) | 106, 1080, 2116, 7628 vb.. | |
| Güvenilir Test | Soyulma mukavemeti | 7,8N/cm | |
| Ailelik | 94V-0 | ||
| İyonik kirlenme | ≤1ug/cm² | ||
| Min. dielektrik kalınlığı | 0,075 mm (3 mil) | ||
| Empedans toleransı | +/-10%, min +/- 7% kontrol edilebilir | ||
| İç katman&Dış katman Görüntü Transferi | Makine Yeteneği | Fırçalama Makinesi | Malzeme kalınlığı: 0.11 ~ 3.2mm (4.33mil ~ 126mil) |
| Malzeme boyutu: min. 228 x 228 mm (9 x 9") | |||
| Laminatör, Exposer | Malzeme kalınlığı: 0.11 ~ 6.0mm(4.33 ~ 236mil) | ||
| Malzeme boyutu: min 203 x 203 mm (8 x 8"), maks. 609,6 x 1200 mm (24 x 30") | |||
| Aşındırma Hattı | Malzeme kalınlığı: 0.11 ~ 6.0mm(4.33mil ~ 236mil) | ||
| Malzeme boyutu: min. 177 x 177 mm (7 x 7") | |||
| İç katman İşlem Yeteneği | Min. iç satır genişliği/aralığı | 0,075/0,075 mm (3/3 mil) | |
| Delik kenarından iletkene kadar olan minimum mesafe | 0,2 mm (8 mil) | ||
| Min. iç katman halkalı halka | 0,1 mm (4 mil) | ||
| Min. iç katman izolasyon boşluğu | 0,25 mm (10 mil) standart, 0,2 mm (8 mil) gelişmiş | ||
| Levha kenarından iletkene kadar minimum mesafe | 0,2 mm (8 mil) | ||
| Bakır topraklama arasındaki min. boşluk genişliği | 0,127 mm (5 mil) | ||
| İç çekirdek için dengesiz bakır kalınlığı | H/1oz, 1/2oz | ||
| Maksimum bitmiş bakır kalınlığı | 10oz | ||
| Dış katman İşlem Yeteneği | Min. dış çizgi genişliği/aralığı | 0,075/0,075 mm (3/3 mil) | |
| Min. delik pedi boyutu | 0,3 mm (12 mil) | ||
| Süreç Yeteneği | Maksimum yuva çadır boyutu | 5 x 3 mm (196,8 x 118 mil) | |
| Maksimum çadır deliği boyutu | 4,5 mm (177,2 mil) | ||
| Min. çadır alanı genişliği | 0,2 mm (8 mil) | ||
| Min. halkalı halka | 0,1 mm (4 mil) | ||
| Min. BGA aralığı | 0,5 mm (20 mil) | ||
| AOI | Makine Yeteneği | Orbotech SK-75 AOI | Malzeme kalınlığı: 0,05 ~ 6,0 mm (2 ~ 236,2 mil) |
| Malzeme boyutu: maks. 597 ~ 597mm(23,5 x 23,5") | |||
| Orbotech Ves Makinesi | Malzeme kalınlığı: 0,05 ~ 6,0 mm (2 ~ 236,2 mil) | ||
| Malzeme boyutu: maks. 597 ~ 597mm(23,5 x 23,5") | |||
| Delme | Makine Yeteneği | MT-CNC2600 Matkap makinesi | Malzeme kalınlığı: 0.11 ~ 6.0mm(4.33 ~ 236mil) |
| Malzeme boyutu: maks. 470 ~ 660mm(18,5 x 26") | |||
| Min. matkap boyutu: 0,2 mm (8 mil) | |||
| Süreç Yeteneği | Min. çoklu vuruşlu matkap ucu boyutu | 0,55 mm (21,6 mil) | |
| Maksimum en boy oranı (bitmiş tahta boyutu ile matkap boyutu arasındaki fark) | 12:01 | ||
| Delik konum toleransı (CAD ile karşılaştırıldığında) | +/-3mil | ||
| Karşı delik | PTH&NPTH, Üst açı 130°, Üst çap <6,3 mm | ||
| Delik kenarından iletkene kadar olan minimum mesafe | 0,2 mm (8 mil) | ||
| Maksimum matkap ucu boyutu | 6,5 mm (256 mil) | ||
| Min. çoklu vuruş yuvası boyutu | 0,45 mm (17,7 mil) | ||
| Pres uyumu için delik boyutu toleransı | +/-0,05 mm (+/-2 mil) | ||
| Min. PTH yuvası boyut toleransı | +/-0,15 mm (+/-6 mil) | ||
| Min. NPTH yuva boyutu toleransı | +/-2mm(+/-78,7mil) | ||
| Delik kenarından iletkene (Kör delikler) kadar olan minimum mesafe | 0,23 mm (9 mil) | ||
| Min. lazer matkap boyutu | 0,1 mm (+/-4 mil) | ||
| Havşa deliği açısı ve çapı | En iyi 82,90,120° | ||
| Islak İşlem | Makine Yeteneği | Panel&Desen kaplama hattı | Malzeme kalınlığı: 0,2 ~ 7,0 mm (8 ~ 276 mil) |
| Malzeme boyutu: maks. 610 x 762 mm (24 x 30") | |||
| Çapak Alma İşleme | Malzeme kalınlığı: 0,2 ~ 7,0 mm (8 ~ 276 mil) | ||
| Malzeme boyutu: min. 203 x 203 mm (8" x 8") | |||
| Leke giderme hattı | Malzeme kalınlığı: 0,2 mm ~ 7,0 mm (8 ~ 276 mil) | ||
| Malzeme boyutu: maks. 610 x 762 mm (24 x 30") | |||
| Kalay kaplama hattı | Malzeme kalınlığı: 0,2 ~ 3,2 mm (8 ~ 126 mil) | ||
| Malzeme boyutu: maks. 610 x 762 mm (24 x 30") | |||
| Süreç Yeteneği | Delik duvar bakır kalınlığı | ortalama 25um(1mil) standart | |
| Bitmiş bakır kalınlığı | ≥18um(0,7mil) | ||
| Kazıma işaretlemesi için minimum çizgi genişliği | 0,2 mm (8 mil) | ||
| İç ve dış katmanlar için maksimum bitmiş bakır ağırlığı | 7oz | ||
| Farklı bakır kalınlığı | H/1oz,1/2oz | ||
| Lehim Maskesi ve Serigrafi | Makine Yeteneği | Fırçalama Makinesi | Malzeme kalınlığı: 0,5 ~ 7,0 mm (20 ~ 276 mil) |
| Malzeme boyutu: min. 228 x 228 mm (9 x 9") | |||
| Açığa çıkaran | Malzeme kalınlığı: 0.11 ~ 7.0mm(4.3 ~ 276mil) | ||
| Malzeme boyutu: maks. 635 x 813 mm (25 x 32") | |||
| Makineyi geliştir | Malzeme kalınlığı: 0.11 ~ 7.0mm(4.3 ~ 276mil) | ||
| Malzeme boyutu: min. 101 x 127 mm (4 x 5") | |||
| Renk | Lehim maskesi rengi | Yeşil, mat yeşil, sarı, siyah, mavi, kırmızı, beyaz | |
| Serigrafi renk | Beyaz, sarı, siyah, mavi | ||
| Lehim Maskesi Yeteneği | Min. lehim maskesi açıklığı | 0,05 mm (2 mil) | |
| Maksimum takılı boyut | 0,65 mm (25,6 mil) | ||
| S/M ile hat kaplaması için min. genişlik | 0,05 mm (2 mil) | ||
| Min. lehim maskesi efsaneleri genişliği | 0,2 mm (8 mil) standart, 0,17 mm (7 mil) gelişmiş | ||
| Min. lehim maskesi kalınlığı | 10um(0,4mil) | ||
| Via çadırlama için lehim maskesi kalınlığı | 10um(0,4mil) | ||
| Min. karbon yağ hattı genişliği/aralığı | 0,25/0,35 mm (10/14 mil) | ||
| Karbonun min. izleyicisi | 0,06 mm (2,5 mil) | ||
| Min. karbon yağ hattı izi | 0,3 mm (12 mil) | ||
| Karbon deseninden pedlere kadar olan minimum aralık | 0,25 mm (10 mil) | ||
| Soyulabilir maske kapağı hattı/pedi için min. genişlik | 0,15 mm (6 mil) | ||
| Min. lehim maskesi köprü genişliği | 0,1 mm (4 mil) | ||
| Lehim maskesi Sertlik | 6S | ||
| Soyulabilen Maske Yeteneği | Soyulabilir maske deseninden pedlere kadar olan minimum aralık | 0,3 mm (12 mil) | |
| Soyulabilen maske çadır deliği için maksimum boyut (Serigrafi baskı ile) | 2mm (7,8 mil) | ||
| Soyulabilen maske çadır deliği için maksimum boyut (Alüminyum baskı ile) | 4,5 mm | ||
| Soyulabilir maske kalınlığı | 0,2 ~ 0,5 mm (8 ~ 20 mil) | ||
| Serigrafi Yeteneği | Min. serigrafi çizgi genişliği | 0,11 mm (4,5 mil) | |
| Min. serigrafi çizgi yüksekliği | 0,58 mm (23 mil) | ||
| Efsaneden altlığa kadar olan minimum aralık | 0,17 mm (7 mil) | ||
| Yüzey Kaplama | Yüzey Kaplama Yeteneği | Maksimum altın parmak uzunluğu | 50 mm (2") |
| ENİG | 3 ~ 5um(0.11 ~ 197mil) nikel, 0.025 ~ 0.1um(0.001 ~ 0.004mil) altın | ||
| altın parmak | 3 ~ 5um(0,11 ~ 197mil) nikel, 0,25 ~ 1,5um(0,01 ~ 0,059mil) altın | ||
| HASL | 0,4 um (0,016 mil) Sn/Pb | ||
| HASL Makinesi | Malzeme kalınlığı: 0,6 ~ 4,0 mm (23,6 ~ 157 mil) | ||
| Malzeme boyutu: 127 x 127mm ~ 508 x 635mm (5 x 5" ~ 20 x 25") | |||
| Sert altın kaplama | 1-5u" | ||
| Daldırma Kalay | 0,8 ~ 1,5um(0,03 ~ 0,059mil) Kalay | ||
| Daldırma Gümüş | 0,1 ~ 0,3um(0,004 ~ 0,012mil) Ag | ||
| OSP | 0,2 ~ 0,5 um (0,008 ~ 0,02 mil) | ||
| E-Sınav | Makine Yeteneği | Uçan sondaj test cihazı | Malzeme kalınlığı: 0,4 ~ 6,0 mm (15,7 ~ 236 mil) |
| Malzeme boyutu: maks. 498 x 597 mm (19,6 ~ 23,5") | |||
| Test pedinden tahta kenarına kadar olan minimum mesafe | 0,5 mm (20 mil) | ||
| Min. iletken direnç | 5Ω | ||
| Maksimum yalıtım direnci | 250mΩ | ||
| Maksimum test voltajı | 500V | ||
| Min. test pedi boyutu | 0,15 mm (6 mil) | ||
| Min. test pedi ile ped arasındaki mesafe | 0,25 mm (10 mil) | ||
| Maksimum test akımı | 200mA | ||
| Profilleme | Makine Yeteneği | Profilleme türü | NC yönlendirme, V-kesim, yuva sekmeleri, damga deliği |
| NC yönlendirme makinesi | Malzeme kalınlığı: 0,05 ~ 7,0 mm (2 ~ 276 mil) | ||
| Malzeme boyutu: maks. 546 x 648 mm (21,5 x 25,5") | |||
| V-kesim makinesi | Malzeme kalınlığı: 0,6 ~ 3,0 mm (23,6 ~ 118 mil) | ||
| V-kesim için maksimum malzeme genişliği: 457 mm (18") | |||
| Süreç Yeteneği | Min. yönlendirme bit boyutu | 0,6 mm (23,6 mil) | |
| Min. anahat toleransı | +/-0,1 mm (+/-4 mil) | ||
| V-kesim açılı tip | 20°, 30°, 45°, 60° | ||
| V-kesim açı toleransı | +/-5° | ||
| V-kesim kayıt toleransı | +/-0,1 mm (+/-4 mil) | ||
| Min. altın parmak aralığı | +/-0,15 mm (+/-6 mil) | ||
| Pahlı açı toleransı | +/-5° | ||
| Pahlı kesim kalınlık toleransını korur | +/-0,127 mm (+/-5 mil) | ||
| Min. iç yarıçap | 0,4 mm (15,7 mil) | ||
| İletkenden ana hatlara kadar minimum aralık | 0,2 mm (8 mil) | ||
| Havşa/Karşı delik derinlik toleransı | +/-0,1 mm (+/-4 mil) | ||
giriiş
Güçlü bir elektronik komponent tedarik zincirimiz var, BOM listeniz için rekabetçi fiyatlar sunabiliyoruz.
Hizmet
Müşterilerimizin benzersiz ihtiyaçlarını karşılamak için kapsamlı EMS çözümleri sağlama konusunda uzmanlaştık.
Ürünlerimiz tüm dünyada satılmaktadır. Ürünlerimizin tüm sürecinden emin olabilirsiniz.
