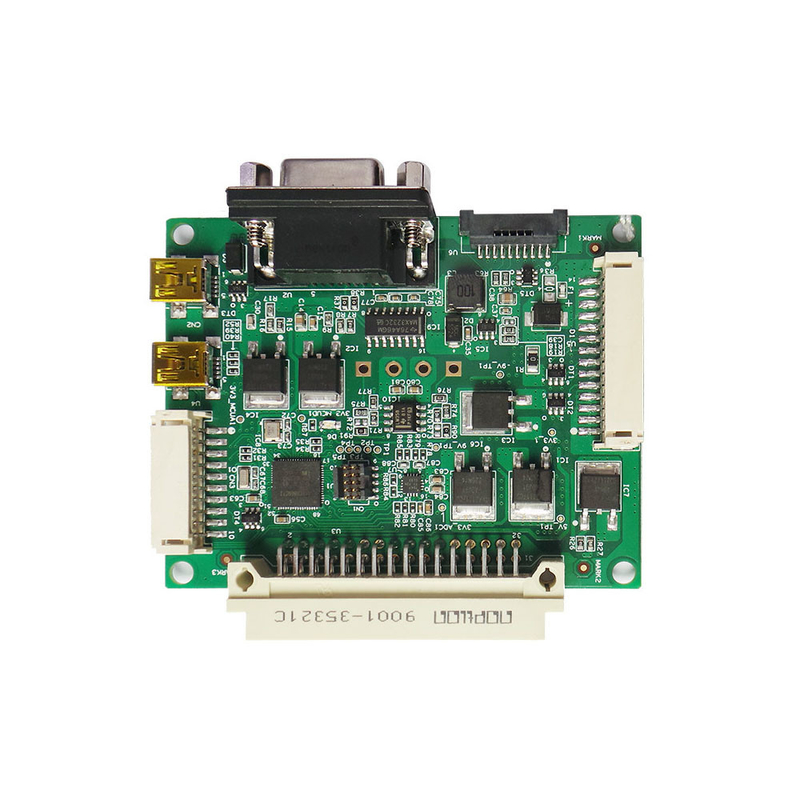

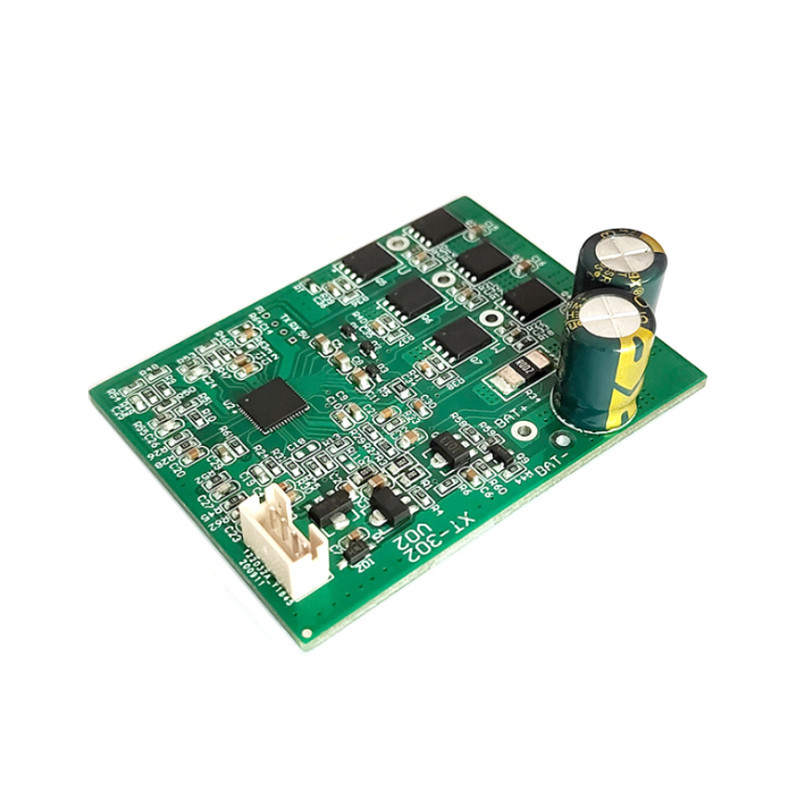

Rogers FR4 PCB Montaj Servisi Yüksek Hacimli Devre Kartı SMT ASSY
PCB montaj hizmetinde sık rastlanan malzemeler
PCB Süreci - HDI'ye Giriş
HDI (Yüksek yoğunluklu bağlantı): Yüksek yoğunluklu bağlantı teknolojisi, esas olarak mikro kör / gömülü viaslar (kör / gömülü viaslar) kullanarak,PCB prototip servis dağıtım yoğunluğunu daha yüksek hale getiren bir teknolojiAvantajı, PCB devre kartının kullanılabilir alanını büyük ölçüde artırabilmesidir ve PCB montaj hizmetinde ürünü mümkün olduğunca minyatür hale getirir.çizgi dağılım yoğunluğunun artması nedeniyle, delikleri delmek için geleneksel sondaj yöntemlerini kullanmak imkansız ve bazı via delikleri kör delikler oluşturmak için lazer sondajı ile delmek gerekir,ya da birbirine bağlanmak için iç katman gömülü viaslar ile işbirliği.
Genel olarak HDI devre kartları inşaat yöntemi (Build Up) kullanır, önce iç katmanları yapın veya basın, lazer sondajı ve dış katmanın galvanizasyonu tamamlanır,ve daha sonra dış katman yalıtım katmanı ile kaplanır (prepreg).) ve bakır folyo, sonra dış katman devresi yapımı tekrar, veya lazer matkap devam, ve bir kerede dışa katmanları yığmak.
Genel olarak, lazer sondaj deliğinin çapı 3 ~ 4 mil (yaklaşık 0.076 ~ 0.1 mm) olmak üzere tasarlanmıştır ve her lazer sondaj tabakası arasındaki yalıtım kalınlığı yaklaşık 3 mil'dir.Lazer sondajı kullanılması nedeniyle birçok kez, HDI devre kartının kalitesinin anahtarı, lazer sondajından sonra delik kalıbı ve sonradan galvanizasyon ve doldurma sonrasında deliğin eşit şekilde doldurulabilmesi.
Aşağıdaki örnekler HDI levha türleridir. Resimdeki pembe delikler, lazer sondajı ile yapılan kör deliklerdir ve çapı genellikle 3 ila 4 mil'dir.Sarı delikler gömülü deliklerdir., mekanik sondajla üretilen ve en az 6 mil (0,15 mm) çaplı.
Spesifikasyon
Hayır, hayır. | Parçalar | Yetenekler |
1 | Katmanlar | 2-68L |
2 | Maksimum işleme boyutu | 600mm*1200mm |
3 | Tahta kalınlığı | 0.2mm-6.5mm |
4 | Bakır kalınlığı | 0.5oz-28oz |
5 | Min iz/uzay | 2.0mil/2.0mil |
6 | En az bitmiş diyafram | 0. 10mm |
7 | En yüksek kalınlık/diametre oranı | 15:1 |
8 | Tedavi yoluyla | Yol, kör ve gömülü yol, yol, bakır yol... |
9 | Yüzey bitirme/işleme | HASL/HASL kurşunsuz, Kimyasal teneke, Kimyasal altın, Dondurma altını Dondurma Gümüş/Altın, Osp, Altın kaplama |
10 | Temel malzeme | FR408 FR408HR, PCL-370HR;IT180A, Megtron 6 ((Panasonic);Rogers4350, FR-4 malzemesi ile Rogers4003, RO3003, Rogers/Taconic/Arlon/Nelco laminatı ((FR-4 ile kısmi Ro4350B hibrit laminatı dahil) |
11 | Lehim maskesinin rengi | Yeşil, Siyah, Kırmızı, Sarı, Beyaz, Mavi, Mor, Mat Yeşil, Mat Siyah. |
12 | Test hizmeti | AOI, X-Ray, Uçan Sonda, Fonksiyonel Test, İlk Madde Testçisi |
13 | Profilleme, Pençleme | Routing, V-CUT, Beveling |
14 | Bow&twist | ≤ 0,5% |
15 | HDI tipi | 1+n+1,2+n+2,3+n+3 |
16 | Min mekanik diyafram | 0.1mm |
17 | Min lazer diyaframı | 0.075mm |
Şirket Profili
Güçlü bir elektronik bileşen tedarik zincirimiz var, BOM listeniz için rekabetçi bir fiyat sunabiliriz.
Müşterilerimizin benzersiz ihtiyaçlarını karşılamak için kapsamlı EMS çözümleri sağlamada uzmanlaştık..
Sık Sorulan Sorular
S: Başka hizmetleriniz var mı? XHT: Biz esas olarak PCB + montaj + bileşenlerin satın alma hizmetlerine odaklanıyoruz. Ayrıca, programlama, test, kablo, konut montaj hizmetleri de sağlayabiliriz. |
S: Devre kartı basıldığında tel bağlama işlemi gereklidir. Devre kartı yaparken neye dikkat etmeliyim? XHT: Devre kartları yaparken, yüzey işleme seçenekleri çoğunlukla "nikel palladium altın ENEPIG" veya "kimyasal altın ENIG" dir.Altının kalınlığı 3μμ5μ3 olması önerilir., ancak Au altın tel kullanılırsa, altın kalınlığı tercihen 5μ ‰'den fazla olmalıdır. |
S: Kaliteyi nasıl garanti edebiliriz? XHT: Her zaman seri üretimden önce bir üretim öncesi numune; Her zaman nakilden önce son denetim ve test raporu; |
S: Üretim sırasında kaliteyi kontrol edebilir miyiz? XHT: Evet, hiçbir şey saklamadan her üretim sürecinde açık ve şeffafız. |
