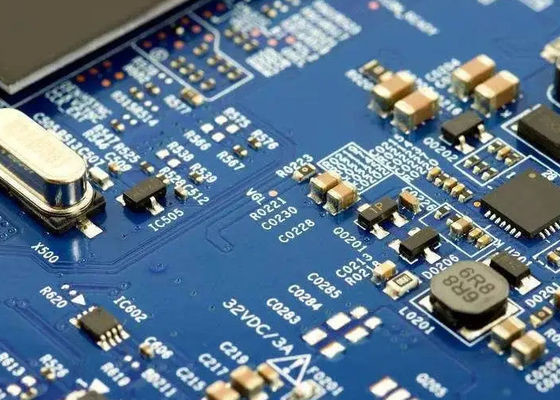

EMS Devre Kartı Montajı
EMS (Elektronik Üretim Hizmetleri) devre kartı montajı, işlevsel bir elektronik cihaz oluşturmak için elektronik bileşenleri basılı devre kartına (PCB) monte etme sürecini içerir.Bu süreç genellikle aşağıdaki adımları içerir::
Bileşen Alımları: EMS sağlayıcıları, müşteri tarafından sağlanan malzeme faturalarına (BOM) dayalı olarak gerekli elektronik bileşenleri tedarikçilerden satın alırlar.
PCB Üretimi: PCB, müşteri tarafından sağlanan tasarım özelliklerine göre üretilir.
Peçete yapıştırıcısı uygulaması: Peçete yapıştırıcısı, bileşenlerin yerleştirileceği alanları tanımlayan bir şablon kullanarak PCB'ye uygulanır.
Seç ve yerleştir: Otomatik seç ve yerleştirme makineleri, hizalama için görme sistemleri kullanarak yüzey montajı bileşenlerini PCB'ye doğru bir şekilde yerleştirir.
Geri akış lehimleme: Bileşenleri ve lehimleme pastalarını içeren PCB, bir geri akış fırınından geçerken, lehimleme pastaları bileşenler ile PCB arasında elektrik bağlantıları oluşturmak için erdirilir.
Çukurlu bileşen montajı: Çukurlu bileşenler kullanılırsa, PCB'ye manuel veya otomatik olarak yerleştirilir ve dalga kaynak veya seçici kaynak makineleri kullanarak lehimlenirler.
Denetim ve Test: Montajlı PCB'nin kalitesini ve işlevselliğini sağlamak için otomatik optik denetim (AOI) ve devrede test (ICT) yapılır.
Son Montaj: Elektronik cihazın özel gereksinimlerine bağlı olarak uyumlu kaplama, kaplama ve mekanik montaj gibi ek işlemler yapılabilir.
Paketleme ve Nakliye: Bir araya getirilen PCB'ler müşterinin özelliklerine göre paketlenir ve belirlenmiş yere gönderilir.
EMS sağlayıcıları, tasarım, prototip oluşturma, tedarik zinciri yönetimi ve satış sonrası hizmetler de dahil olmak üzere devre kartı montajının ötesinde bir dizi hizmet sunar.Bu hizmetler müşterinin özel ihtiyaçlarına göre uyarlanabilir, küçük ölçekli üretimden büyük hacimli imalatına.
SMT
Bileşenler SMT montaj aracılığıyla devre kartına monte edilecek ve gerekirse çevrimiçi AOI otomatik optik algılaması yapılacak.mükemmel geri akış fırın sıcaklık eğrisi, devreler panosunun geri akış kaynakından akmasına izin vermek için ayarlanmıştır.
Gerekli IPQC incelemesinden sonra, DIP malzemesi daha sonra DIP işlemi kullanarak devre kartından geçebilir ve daha sonra dalga lehimleme yoluyla geçebilir.O zaman gerekli fırın sonrası işlemi yapma zamanı..
1DIP işleme süreci şunlardır: delik koymak →AOI→ dalga lehimleme → kesme iğnesi →AOI→ düzeltme → yıkama → kalite kontrolü.
2Dalga kaynaklamasından sonra, ürünler hiçbir hata oluşmadığından emin olmak için AOI ekipmanı tarafından taranacak.
S: PCBA üretiminde hangi dosyaları kullanıyorsunuz?
A: Gerber veya Eagle, BOM listesi, PNP ve bileşen pozisyonu.
S: Örnek verebilir misiniz?
A: Evet, kitlesel üretimden önce test etmeniz için özel örnekler alabiliriz.
S: Gerber, BOM ve test prosedürünü gönderdikten sonra ne kadar zaman alıntı alabilirim?
A: PCB fiyatları için 6 saat içinde ve PCBA fiyatları için yaklaşık 24 saat içinde.
S: PCBA üretim sürecimi nasıl öğrenebilirim?
A: PCB üretimi ve bileşen satın alımı için 7-10 gün ve PCB montajı ve testi için 10 gün.
Size gönderdiğimde tasarımım güvenli mi?
Dosyalarınız Kerongda'nın elindeyken tamamen güvende ve güvenli bir şekilde tutuluyor. Dosyalarınız asla üçüncü taraflarla paylaşılmaz, sadece meslektaşlarımız tasarım dosyalarınıza erişebilir.Senin malın oldukları için.Dosyalarınızın telif hakkına saygı duyuyoruz. Müşteri bu dosyaların kullanımını taleplerinize ve yazılı onayınıza göre kontrol ediyor.
S. Garanti nedir?
Garanti süresi 2 yıl.
Anahtarlı PCBA | PCB + bileşen kaynağı + montaj + paketleme | ||||
Montaj ayrıntıları | SMT ve Through-hole, ISO hatları | ||||
Önderi Zamanı | Prototip: 15 iş günü, seri sipariş: 20-25 iş günü | ||||
Ürünler üzerinde test | Uçan sonda testi, X-ışını denetimi, AOI testi, işlevsel test | ||||
miktarı | Min miktar: 1pcs. prototip, küçük sipariş, toplu sipariş, hepsi tamam | ||||
İhtiyacımız olan dosyalar. | PCB: Gerber dosyaları ((CAM, PCB, PCBDOC) | ||||
İhtiyacımız olan dosyalar. | Bileşenler: Malzeme listesi (BOM listesi) | ||||
İhtiyacımız olan dosyalar. | Toplama: Pick-N-Place dosyası | ||||
PCB paneli Boyutu | Min boyut: 0.25 * 0.25 inç ((6 * 6mm) | ||||
Maksimum boyutu: 20*20 inç ((500*500mm) | |||||
PCB Lehimlemesi Tipi | Suda çözünür lehimli pasta, RoHS kurşunsuz | ||||
Bileşen ayrıntıları | Pasif 0201 boyutuna kadar | ||||
Bileşen ayrıntıları | BGA ve VFBGA | ||||
Bileşen ayrıntıları | Kurşunsuz Çip Taşıyıcıları/CSP | ||||
Bileşen ayrıntıları | Çift taraflı SMT montajı | ||||
Bileşen ayrıntıları | 0.8 mil'e kadar iyi bir pitch | ||||
Bileşen ayrıntıları | BGA Onarım ve Yeniden Düzeltme | ||||
Bileşen ayrıntıları | Parça Çıkartma ve Değiştirme | ||||
Bileşen paketi | Kasete, tüp, makara, gevşek parçaları kes. | ||||
PCB montajı | Borlama ---- Açıklama ---- Plaklama ---- Yapıştırma ve Çekim ---- Çakma ---- Elektriksel Test ---- SMT ---- Dalga Lehimleme ---- Montaj ---- ICT ---- Fonksiyon Test ---- Sıcaklık ve Nem Testleri |
Hızlı dönüş prototipi EMS devre kartı montajı Lider üreticisi
Güçlü bir elektronik bileşen tedarik zincirimiz var, BOM listeniz için rekabetçi bir fiyat sunabiliriz.
Müşterilerimizin benzersiz ihtiyaçlarını karşılamak için kapsamlı EMS çözümleri sağlamada uzmanlaştık..
