Tek katmanlı devre kartının avantajları
(1) Düşük maliyet: Tek katmanlı PCB kartının üretim maliyeti nispeten düşüktür, çünkü sadece bir katman bakır folyo ve bir katman alt katman gerekir,ve üretim süreci nispeten basittir..
(2) Kolay üretim: Diğer yapısal PCB kart türleriyle karşılaştırıldığında, tek katmanlı PCB kartının üretim yöntemi nispeten basittir.Sadece tek taraflı kablolama ve tek katmanlı korozyon yapmak gerekir., bu yüzden üretim zorluğu düşük.
(3) Yüksek güvenilirlik: Tek katmanlı PCB kartının çok katmanlı kablolama ve bağlantısı yoktur, bu nedenle kısa devre ve müdahale sorunları kolay değildir, yüksek güvenilirlikle.
(4) Basit devre için uygundur: tek katmanlı PCB kartı, LED ışıklar, ses vb. gibi basit devre tasarımı için uygundur, devre gereksinimlerinin düşük karmaşıklığının çoğunu karşılayabilir.
Çok katmanlı devre kartlarının avantajları
1, çok katmanlı devre kartı montaj yoğunluğu yüksek, boyutu küçük, elektronik ürünlerin hacmi giderek küçülüyor,PCB devre kartı fonksiyonu da daha yüksek gereksinimleri ileri sürülür, çok katmanlı devre kartlarına olan talep de artıyor.
2, çok katmanlı PCB devre kartı döşeme hattının seçimi uygundur, döşeme hattının uzunluğu büyük ölçüde kısaltılır, elektronik bileşenler arasındaki döşeme hattı azaltılır,Ama aynı zamanda veri sinyali iletim hızını iyileştirmek.
3Yüksek frekanslı devre için, sinyal hattı yere girdiğinde, yere karşı istikrarlı ve düşük bir karakteristik impedansa sahiptir.ve güç devresinin karakteristik impedansı büyük ölçüde azalır, önemli bir engelleme etkisine sahiptir.
4Sıcaklık dağılımı fonksiyonu için daha yüksek gereksinimleri olan elektronik ürünler için, metal çekirdek ısı dağılımı katmanı çok katmanlı devre kartına kurulabilir.koruma gereksinimlerini karşılamak için uygun olan, ısı dağılımı ve diğer özel işlevler.
Neye ihtiyacımız var:
* Çıplak PCB'nin Gerber dosyaları
* Malzeme listesi: Üreticinin parça numarası, parça türü, ambalaj türü,
Referans belirticileri ve miktarları ile listelenen bileşen yerleri
* Standart olmayan bileşenler için boyut özellikleri
* Değişim bildirimleri dahil olmak üzere montaj çizimi
* Son test prosedürleri (mümkünse)
Bakır kalınlığı | 1 oz~3 oz,0.5-5 oz | Temel malzeme | FR4, Alüminyum, TG, Rogers, CEM-1 |
Tahta kalınlığı | 1.6mm, 0.5~3.2mm, 0.2-3.0mm, 0.3~2.5mm, 2.0mm | Min. Çizgi Genişi | 3mi, 4mil, 0.1mm, 0.1mm (Flash Gold) / 0.15mm (HASL), 0.1 10mm |
Min. delik boyutu | 0.25mm, 0.1mm, 0.2mm, 0.15-0.2mm, 0.1mm-1mm | Yüzeyi bitirme | HASL, OSP, ENIG, HASL kurşunsuz, daldırma altını |
Min. Çizgi Arası | 0.003", 4mil, 0.2mm, 0.15mm, 0.1mm4mil) | Ürün Adı | Basılı devreler kartı, 94V0 PCB Tasarımı / PCB Üretimi |
Uygulama | Elektronik Cihaz, Tüketici Elektronikleri, Elektronik Ürünler, Endüstriyel ve Diğerleri | Lehim maske | Mavi, Yeşil, Kırmızı, Mavi, Beyaz, Siyah, Sarı, Yeşil/Siyah/Beyaz/Kırmızı/Mavi vb. |
Katman | 1 ~ 20 katman, 1-24 katman | Rohs | Kurşunsuz |
Anahtarlı PCBA | PCB + bileşen kaynağı + montaj + paketleme | ||||
Montaj ayrıntıları | SMT ve Through-hole, ISO hatları | ||||
Önderi Zamanı | Prototip: 15 iş günü, seri sipariş: 20-25 iş günü | ||||
Ürünler üzerinde test | Uçan sonda testi, X-ışını denetimi, AOI testi, işlevsel test | ||||
miktarı | Min miktar: 1pcs. prototip, küçük sipariş, toplu sipariş, hepsi tamam | ||||
İhtiyacımız olan dosyalar. | PCB: Gerber dosyaları ((CAM, PCB, PCBDOC) | ||||
İhtiyacımız olan dosyalar. | Bileşenler: Malzeme listesi (BOM listesi) | ||||
İhtiyacımız olan dosyalar. | Toplama: Pick-N-Place dosyası | ||||
PCB paneli Boyutu | Min boyut: 0.25 * 0.25 inç ((6 * 6mm) | ||||
Maksimum boyutu: 20*20 inç ((500*500mm) | |||||
PCB Lehimlemesi Tipi | Suda çözünür lehimli pasta, RoHS kurşunsuz | ||||
Bileşen ayrıntıları | Pasif 0201 boyutuna kadar | ||||
Bileşen ayrıntıları | BGA ve VFBGA | ||||
Bileşen ayrıntıları | Kurşunsuz Çip Taşıyıcıları/CSP | ||||
Bileşen ayrıntıları | Çift taraflı SMT montajı | ||||
Bileşen ayrıntıları | 0.8 mil'e kadar iyi bir pitch | ||||
Bileşen ayrıntıları | BGA Onarım ve Yeniden Düzeltme | ||||
Bileşen ayrıntıları | Parça Çıkartma ve Değiştirme | ||||
Bileşen paketi | Kasete, tüp, makara, gevşek parçaları kes. | ||||
PCB montajı | Borlama ---- Açıklama ---- Plaklama ---- Yapıştırma & Çekim ---- Çakma ---- Elektriksel Test ---- SMT ---- Dalga Lehimleme ---- Montaj ---- ICT ---- Fonksiyon Test ---- Sıcaklık & Nem Test |
S: PCBA üretiminde hangi dosyaları kullanıyorsunuz?
A: Gerber veya Eagle, BOM listesi, PNP ve bileşen pozisyonu.
S: Örnek verebilir misiniz?
A: Evet, kitlesel üretimden önce test etmeniz için özel örnekler alabiliriz.
S: Gerber, BOM ve test prosedürünü gönderdikten sonra ne kadar zaman alıntı alabilirim?
A: PCB fiyatları için 6 saat içinde ve PCBA fiyatları için yaklaşık 24 saat içinde.
S: PCBA üretim sürecimi nasıl öğrenebilirim?
A: PCB üretimi ve bileşen satın alımı için 7-10 gün ve PCB montajı ve testi için 10 gün.
Size gönderdiğimde tasarımım güvenli mi?
Dosyalarınız Kerongda'nın elindeyken tamamen güvende ve güvenli bir şekilde tutuluyor. Dosyalarınız hiçbir zaman üçüncü taraflarla paylaşılmaz, sadece meslektaşlarımız tasarım dosyalarınıza erişebilir.Senin malın oldukları için.Dosyalarınızın telif hakkına saygı duyuyoruz. Müşteri bu dosyaların kullanımını taleplerinize ve yazılı onayınıza göre kontrol ediyor.
S. Garanti nedir?
Garanti süresi 2 yıl.

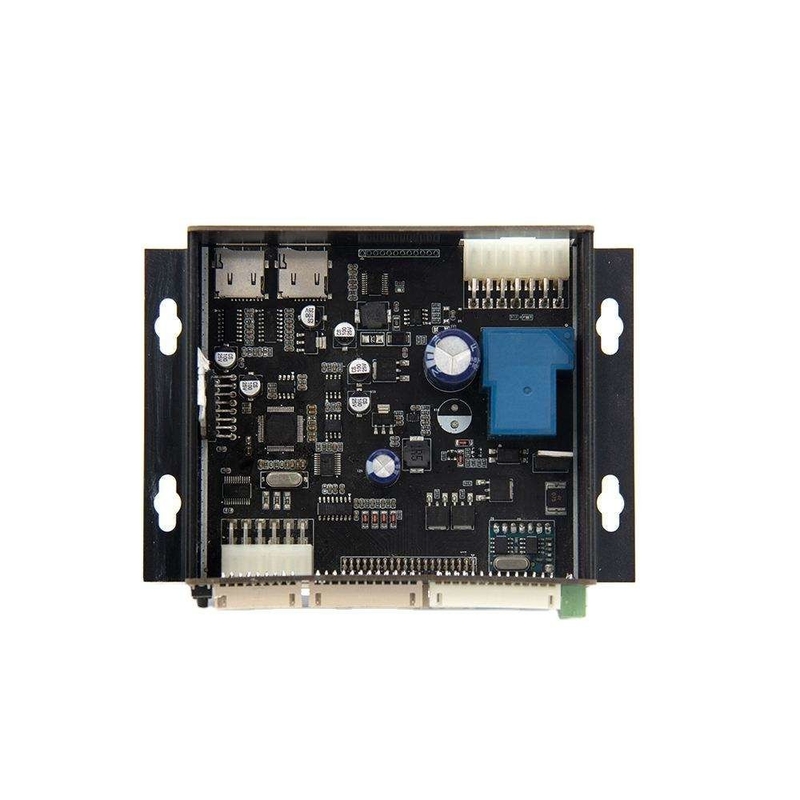

Prototip Hızlı Dönüşlü Devre Kartı Montajı EMS PCBA Rekabetçi Fiyat
Güçlü bir elektronik bileşen tedarik zincirimiz var, BOM listeniz için rekabetçi bir fiyat sunabiliriz.
Müşterilerimizin benzersiz ihtiyaçlarını karşılamak için kapsamlı EMS çözümleri sağlamada uzmanlaştık..
