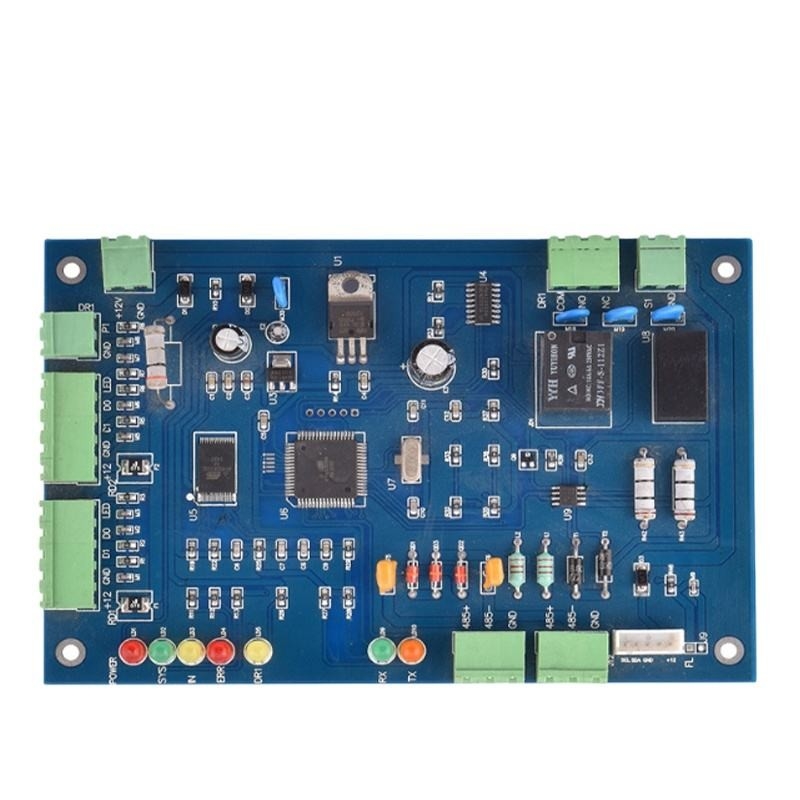

Hızlı dönüşlü basılı devre kartı imalatı Çift taraflı çok katmanlı PCB montajı
-
Vurgulamak
Hızlı Dönüşlü Devre Tablosu Üretimi
,Çift taraflı devre kartı imalatı
,Hızlı Dönüş PCB Board Montajı
-
MalzemeFR-4
-
RenkYeşil, Özel Renk, İsteğiniz üzerine Mavi
-
Bakır Kalınlığı1oz,0,5-2,0oz,1-3oz,0,5-5oz,0,5-4oz
-
Tahta kalınlığı1,6 mm, 0,5~3,2 mm, 0,2-3,0 mm, 0,3~2,5 mm, 2,0 mm
-
Min. dak. line width hat genişliği3 mil, 4 mil, 0,1 mm, 0,1 mm (Parıldayan Altın)/0,15 mm (HASL), 0,1 0 mm
-
UygulamaElektronik Cihaz, Tüketici Elektroniği, Elektronik ürünler, Endüstriyel vb.
-
Menşe yeriÇin
-
Marka adıXHT
-
SertifikaISO、IATF16949、RoSH
-
Model numarasıXHT basılı devre kartı montajı-5
-
Min sipariş miktarıDüşük adet
-
Ambalaj bilgileriKöpük torbalı karton
-
Teslim süresi5-8 iş günü
-
Ödeme koşullarıT/T, Western Union, MoneyGram
-
Yetenek temini600000+ Adet/ağız
Hızlı dönüşlü basılı devre kartı imalatı Çift taraflı çok katmanlı PCB montajı
Hızlı dönüşlü basılı devre kartı imalatı Çift taraflı çok katmanlı PCB montajı
SMT (Yüzey Montajlı Teknoloji'nin kısaltması) elektronik montaj endüstrisinde en popüler teknolojilerden ve süreçlerden biridir.Elektronik devrelerin yüzey montaj teknolojisi (SMT) yüzey montaj veya yüzey montaj teknolojisi olarak adlandırılırBir tür pinsiz veya kısa kurşunlu yüzey montaj bileşenleridir (SMC / SMD, Çince olarak çip bileşenleri olarak bilinir), basılı devre kartı (PCB) yüzeyine veya diğer alt yüzeye monte edilir,geri akış kaynak veya daldırma kaynak ve kaynaklanacak ve monte edilecek diğer yöntemlerle devreler kurulum teknolojisi.
Çok katmanlı devre kartlarının avantajları
1, çok katmanlı devre kartı montaj yoğunluğu yüksek, boyutu küçük, elektronik ürünlerin hacmi giderek küçülüyor,PCB devre kartı fonksiyonu da daha yüksek gereksinimleri ileri sürülür, çok katmanlı devre kartlarına olan talep de artıyor.
2, çok katmanlı PCB devre kartı döşeme hattının seçimi uygundur, döşeme hattının uzunluğu büyük ölçüde kısaltılır, elektronik bileşenler arasındaki döşeme hattı azaltılır,Ama aynı zamanda veri sinyali iletim hızını iyileştirmek.
3Yüksek frekanslı devre için, sinyal hattı yere girdiğinde, yere karşı istikrarlı ve düşük bir karakteristik impedansa sahiptir.ve güç devresinin karakteristik impedansı büyük ölçüde azalır, önemli bir engelleme etkisine sahiptir.
4Sıcaklık dağılımı fonksiyonu için daha yüksek gereksinimleri olan elektronik ürünler için, metal çekirdek ısı dağılımı katmanı çok katmanlı devre kartına kurulabilir.koruma gereksinimlerini karşılamak için uygun olan, ısı dağılımı ve diğer özel işlevler.
Neye ihtiyacımız var:
* Çıplak PCB'nin Gerber dosyaları
* Malzeme listesi şunları içerir: Üreticinin parça numarası, parça türü, ambalaj türü,
*Bağlantı belirleyicileri ve miktarları ile listelenen bileşen yerleri
* Standart olmayan bileşenler için boyut özellikleri
* Değişim bildirimleri dahil olmak üzere montaj çizimi
* Son test prosedürleri (mümkünse)
| Bakır kalınlığı | 1 oz~3 oz,0.5-5 oz | Temel malzeme | FR4, Alüminyum, TG, Rogers, CEM-1 |
| Tahta kalınlığı | 1.6mm, 0.5~3.2mm, 0.2-3.0mm, 0.3~2.5mm, 2.0mm | Min. Çizgi Genişi | 3mi, 4mil, 0.1mm, 0.1mm (Flash Gold) / 0.15mm (HASL), 0.1 10mm |
| Min. delik boyutu | 0.25mm, 0.1mm, 0.2mm, 0.15-0.2mm, 0.1mm-1mm | Yüzeyi bitirme | HASL, OSP, ENIG, HASL kurşunsuz, daldırma altını |
| Min. Çizgi Arası | 0.003", 4mil, 0.2mm, 0.15mm, 0.1mm4mil) | Ürün Adı | Basılı devreler kartı, 94V0 PCB Tasarımı / PCB Üretimi |
| Uygulama | Elektronik Cihaz, Tüketici Elektronikleri, Elektronik Ürünler, Endüstriyel ve Diğerleri | Lehim maske | Mavi, Yeşil, Kırmızı, Mavi, Beyaz, Siyah, Sarı, Yeşil/Siyah/Beyaz/Kırmızı/Mavi vb. |
| Katman | 1 ~ 20 katman, 1-24 katman | Rohs | Kurşunsuz |
| Anahtarlı PCBA | PCB + bileşen kaynağı + montaj + paketleme | ||||
| Montaj ayrıntıları | SMT ve Through-hole, ISO hatları | ||||
| Önderi Zamanı | Prototip: 15 iş günü, seri sipariş: 20-25 iş günü | ||||
| Ürünler üzerinde test | Uçan sonda testi, X-ışını denetimi, AOI testi, işlevsel test | ||||
| miktarı | Min miktar: 1pcs. prototip, küçük sipariş, toplu sipariş, hepsi tamam | ||||
| İhtiyacımız olan dosyalar. | PCB: Gerber dosyaları ((CAM, PCB, PCBDOC) | ||||
| İhtiyacımız olan dosyalar. | Bileşenler: Malzeme listesi (BOM listesi) | ||||
| İhtiyacımız olan dosyalar. | Toplama: Pick-N-Place dosyası | ||||
| PCB paneli Boyutu | Min boyut: 0.25 * 0.25 inç ((6 * 6mm) | ||||
| Maksimum boyutu: 20*20 inç ((500*500mm) | |||||
| PCB Lehimlemesi Tipi | Suda çözünür lehimli pasta, RoHS kurşunsuz | ||||
| Bileşen ayrıntıları | Pasif 0201 boyutuna kadar | ||||
| Bileşen ayrıntıları | BGA ve VFBGA | ||||
| Bileşen ayrıntıları | Kurşunsuz Çip Taşıyıcıları/CSP | ||||
| Bileşen ayrıntıları | Çift taraflı SMT montajı | ||||
| Bileşen ayrıntıları | 0.8 mil'e kadar iyi bir pitch | ||||
| Bileşen ayrıntıları | BGA Onarım ve Yeniden Düzeltme | ||||
| Bileşen ayrıntıları | Parça Çıkartma ve Değiştirme | ||||
| Bileşen paketi | Kasete, tüp, makara, gevşek parçaları kes. | ||||
| PCB montajı | Borlama ---- Açıklama ---- Plaklama ---- Yapıştırma & Çekim ---- Çakma ---- Elektriksel Test ---- SMT ---- Dalga Lehimleme ---- Montaj ---- ICT ---- Fonksiyon Test ---- Sıcaklık & Nem Test | ||||
S: PCBA üretiminde hangi dosyaları kullanıyorsunuz?
A: Gerber veya Eagle, BOM listesi, PNP ve bileşen pozisyonu.
S: Örnek verebilir misiniz?
A: Evet, kitlesel üretimden önce test etmeniz için özel örnekler alabiliriz.
S: Gerber, BOM ve test prosedürünü gönderdikten sonra ne kadar zaman alıntı alabilirim?
A: PCB fiyatları için 6 saat içinde ve PCBA fiyatları için yaklaşık 24 saat içinde.
S: PCBA üretim sürecimi nasıl öğrenebilirim?
A: PCB üretimi ve bileşen satın alımı için 7-10 gün ve PCB montajı ve testi için 10 gün.
Size gönderdiğimde tasarımım güvenli mi?
Dosyalarınız Kerongda'nın elindeyken tamamen güvende ve güvenli bir şekilde tutuluyor. Dosyalarınız hiçbir zaman üçüncü taraflarla paylaşılmaz, sadece meslektaşlarımız tasarım dosyalarınıza erişebilir.Senin malın oldukları için.Dosyalarınızın telif hakkına saygı duyuyoruz. Müşteri bu dosyaların kullanımını taleplerinize ve yazılı onayınıza göre kontrol ediyor.
S. Garanti nedir?
Garanti süresi 2 yıl.
Hızlı dönüşlü basılı devre kartı imalatı ve PCB montajı üreticisi
Tanıtım
Güçlü bir elektronik bileşen tedarik zincirimiz var, BOM listeniz için rekabetçi bir fiyat sunabiliriz.
Hizmet
Müşterilerimizin benzersiz ihtiyaçlarını karşılamak için kapsamlı EMS çözümleri sağlamada uzmanlaştık..
Ürünlerimiz tüm dünyada satılmaktadır. Ürünlerimizin tüm sürecinden emin olabilirsiniz.
