Vurgulamak
IATF16949 PCB üretimi prototipi
,Elektronik Prototip PCB Üretimi
,Kurşunsuz metal çekirdek kart
-
Ürün AdıAnahtarlı Hizmet FR4 PCB Basılı Devre Tablosu Fabrikası & PCB Üreticisi
-
ÖzellikPCB Üretimi ve Montajı
-
Maksimum İşleme Boyutu600mm*1200mm
-
Profil DelmeYönlendirme/V-CUT/Eğim Verme
-
İleri Teknoloji EkipmanlarFUJI NXT3/XPF Laminasyon Makinesi
-
ÖlçekAOI/ X-Ray/Uçan Prob/Fonksiyon Testi
-
Diğer servisBileşen Satın Alma / Montaj / Özel Paketleme
-
Menşe yeriÇin
-
Marka adıXHT
-
SertifikaISO、IATF16949、RoSH
-
Model numarasıXHT-FR-4 PCB İmalatı-9
-
Min sipariş miktarıDüşük adet
-
FiyatUS$ 1-5/Pcs
-
Ambalaj bilgileriKabarcıklı torbalı karton
-
Teslim süresi5-8 gün
-
Ödeme koşullarıT/T, Western Union, MoneyGram
-
Yetenek temini100000 adet/gün

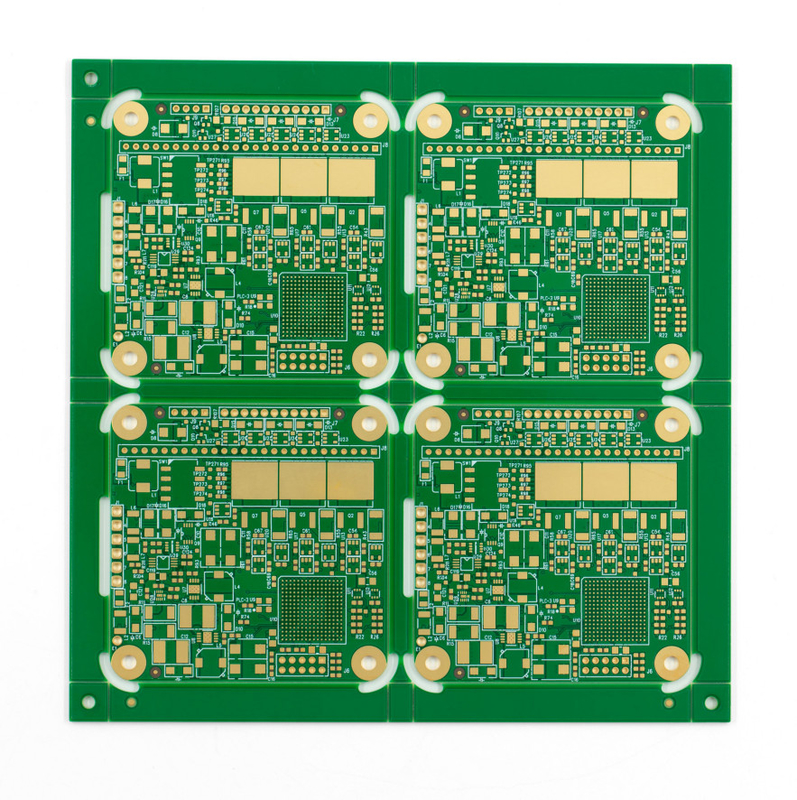

Anahtarlı Hizmet FR4 PCB Basılı Devre Tablosu Fabrikası & PCB Üreticisi

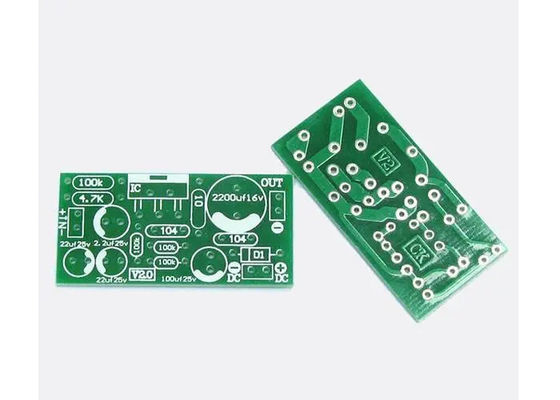

Anahtarlı Hizmet FR4 PCB Basılı Devre Tablosu Fabrikası & PCB Üreticisi
FR4 PCB nedir?
FR4 PCB, alev gerileyici epoksi reçinenin yapıldığı bir basılı devre kartı (PCB) malzemesine atıfta bulunur.ve ¥4 ¥ NEMA LI-1-1998 standardına göre malzemenin sınıfını gösterir.FR4 PCB'ler elektronik cihazlarda yaygın olarak kullanılır ve yüksek dayanıklılıkları, dayanıklılıkları ve ısı ve nem karşıtlığı ile bilinirler.Genellikle tüketici elektroniği gibi uygulamalarda kullanılırlar., telekomünikasyon ekipmanları ve endüstriyel makineler.
PCB Üretimi Anahtar Hizmetleri
PCB üretiminin anahtar teslim hizmeti, PCB üreticisinin tüm PCB üretim sürecini kapsayan kapsamlı bir hizmeti ifade eder.Tasarım ve prototiplemeden üretime ve montajına kadarBu, üreticinin PCB üretim sürecinin tüm yönlerini, bileşenleri tedarik etme, PCB imalatı, montaj, test ve kalite kontrolü de dahil olmak üzere baktığı anlamına gelir.
Anahtarlı PCB üretiminde, müşteri sadece tasarım özelliklerini ve gereksinimlerini sağlayabilir ve üreticiler gerisini halleder.Bitmiş PCB'lerin müşterinin özelliklerine ve kalite standartlarına uygun olmasını sağlamakBu yaklaşım, müşteri için zaman ve kaynak tasarrufu sağlayabilir, çünkü birden fazla tedarikçiyi yönetmek veya üretim sürecinin farklı aşamalarını koordine etmek zorunda kalmıyorlar.
XHT bir PCB Fabrikasyon ve PCB Montaj Profesyonel Üreticisidir
Tanıtım
Güçlü bir elektronik bileşen tedarik zincirimiz var, BOM listeniz için rekabetçi bir fiyat sunabiliriz.
Hizmet
Müşterilerimizin benzersiz ihtiyaçlarını karşılamak için kapsamlı EMS çözümleri sağlamada uzmanlaştık..
PCB Üretim Yeteneğimiz ve Teknik Özellikleri
| Hayır, hayır. | Parçalar | Yetenekler |
| 1 | Katmanlar | 2-68L |
| 2 | Maksimum işleme boyutu | 600mm*1200mm |
| 3 | Tahta kalınlığı | 0.2mm-6.5mm |
| 4 | Bakır kalınlığı | 0.5oz-28oz |
| 5 | Min iz/uzay | 2.0mil/2.0mil |
| 6 | En az bitmiş diyafram | 0. 10mm |
| 7 | En yüksek kalınlık/diametre oranı | 15:1 |
| 8 | Tedavi yoluyla | Yol, kör ve gömülü yol, yol, bakır yol... |
| 9 | Yüzey bitirme/işleme | HASL/HASL kurşunsuz, Kimyasal teneke, Kimyasal altın, Dondurma altını Dondurma Gümüş/Altın, Osp, Altın kaplama |
| 10 | Temel malzeme | FR408 FR408HR, PCL-370HR;IT180A, Megtron 6 ((Panasonic);Rogers4350, FR-4 malzemesiyle Rogers4003, RO3003, Rogers/Taconic/Arlon/Nelco laminatı ((FR-4 ile kısmi Ro4350B hibrit laminatı dahil) |
| 11 | Lehim maskesinin rengi | Yeşil, Siyah, Kırmızı, Sarı, Beyaz, Mavi, Mor, Mat Yeşil, Mat Siyah. |
| 12 | Test hizmeti | AOI, X-Ray, Uçan Sonda, Fonksiyonel Test, İlk Madde Testçisi |
| 13 | Profilleme, Pençleme | Routing, V-CUT, Beveling |
| 14 | Bow&twist | ≤ 0,5% |
| 15 | HDI tipi | 1+n+1,2+n+2,3+n+3 |
| 16 | Min mekanik diyafram | 0.1mm |
| 17 | Min lazer diyaframı | 0.075mm |
PCB Montajımızın Avantajları
- Profesyonel Yüzey Montajı ve Çapraz Lehimleme Teknolojisi
- Çeşitli boyutlar 1206, 0805, 0603 bileşenleri gibi SMT teknolojisi
- ICT (Devre Testinde), FCT (Funksiyonel Devre Testinde) teknolojisi.
- Ana PCBA CE, FCC, Rohs onayıyla
- SMT için azot gazı geri akış lehimleme teknolojisi.
- Yüksek Standartlı SMT ve Lehimleme Montaj Lini
- Yüksek yoğunluklu birbirine bağlı kart yerleştirme teknolojisi kapasitesi.
PCBA üretim hatları
Şirketimizin şu anda aylık üretim kapasitesi 600 milyon nokta olan 12 yüksek hızlı SMT hattı var. 7 dalga kaynak üretim hattı ve 10 DIP sonrası kaynak hattı.Ürünün güvenilirliğini sağlamak ve etkili bir şekilde plug-in verimliliğini artırmak için müşteri gereksinimlerine ve ürün koşullarına göre özel armatürler yapabilirizDIP kaynak sonrası personelimizin zengin deneyimi var.ve yüksek kaliteli müşterilerin yüksek kaliteli gereksinimlerini karşılamak için ayrıntılı standart operasyon kılavuzları ve SOP operasyon talimatları formüle etmiştir.
Şirket Profili
XHT, PCB imalatı, elektronik bileşen tedarik, ana PCBA, işlev testi, ürün montajı da dahil olmak üzere tek duraklı hizmete odaklanır.Bu süre zarfında teknoloji şaşırtıcı bir hızla ilerledi.Teknolojiden haberdar kalarak, herhangi bir ana PCBA'yı SMD ve geleneksel bileşenlerle, tek veya çift taraflı, tek katmanlı, çok katmanlı herhangi bir gereksinim ve yapılandırmaya göre doldurabiliriz..
Sık Sorulan Sorular
| S: Kaliteyi nasıl garanti edebiliriz? XHT: Her zaman seri üretimden önce bir üretim öncesi numune; Her zaman nakilden önce son denetim ve test raporu; |
| S: Neden XHT'den satın almalıyız? XHT: Profesyonel ve deneyimli Ar-Ge ekibi. Gelişmiş üretim ekipmanları, bilimsel ve makul süreç akışı. Güvenilir ve sıkı kalite kontrol sistemi. tüm ürünlerimizi sevkiyattan önce test ediyoruz. her şeyin mükemmel durumda olduğundan emin olmak için.XHT'nin profesyonel ekibi sizi rahatlatacak. |
| S: ÜRÜNCÜ BİLGİLERİ ve etiketleri var mı? XHT: Sipariş verdikten sonra veya gönderilmeden önce teklif edeceğiz. |
| S: Paketlemenin şartları nelerdir? XHT: Genellikle mallarımızı nötr beyaz kutulara ve kahverengi kartonlara paketleriz. |
Ürünlerimiz tüm dünyada satılmaktadır. Ürünlerimizin tüm sürecinden emin olabilirsiniz.
