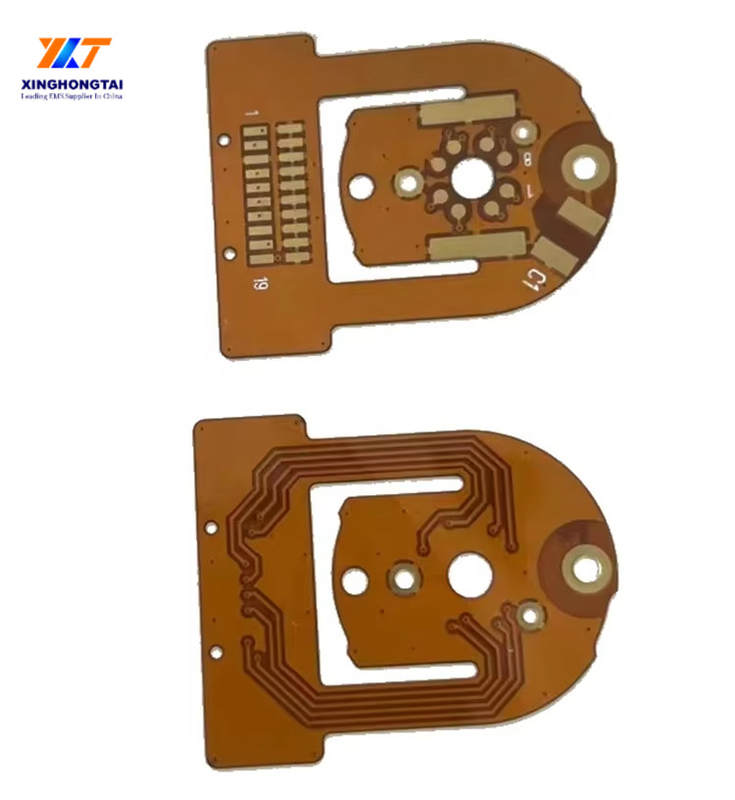

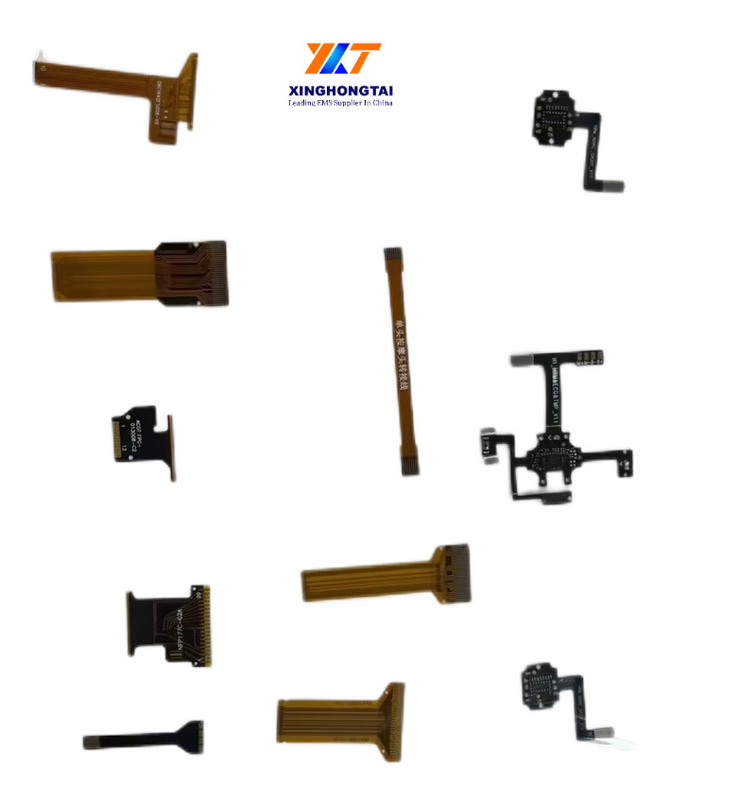

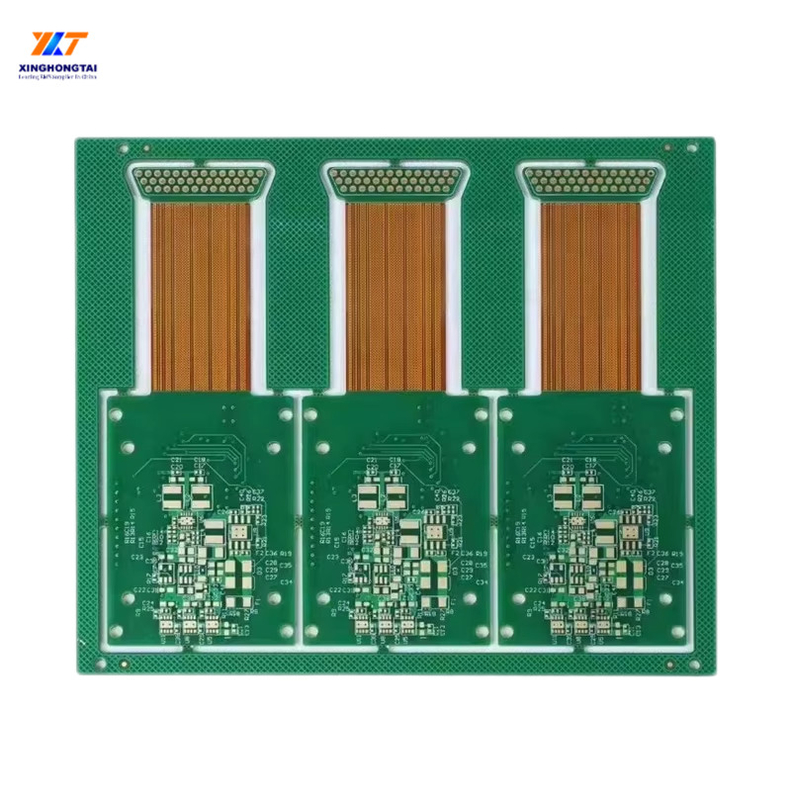

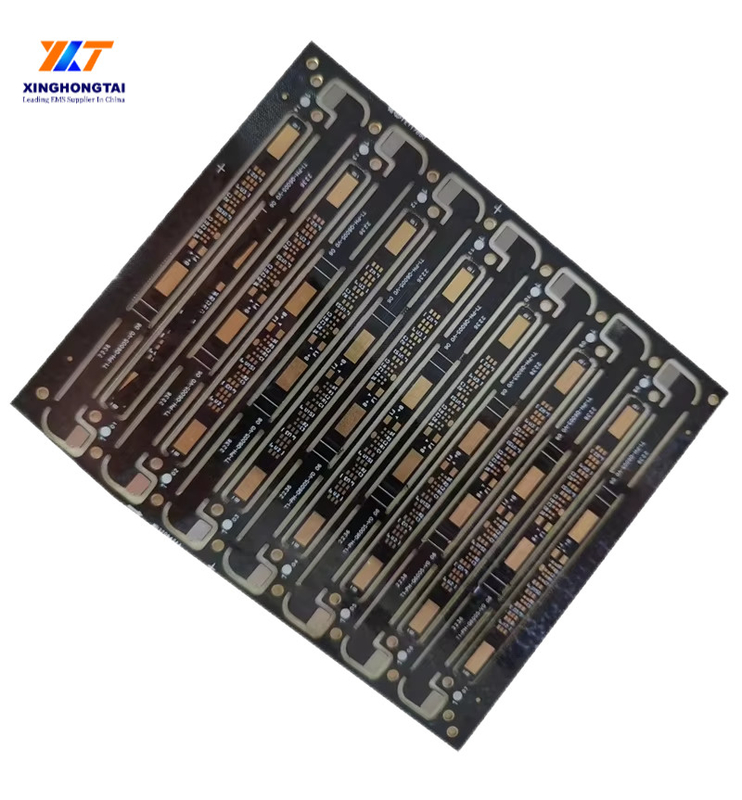

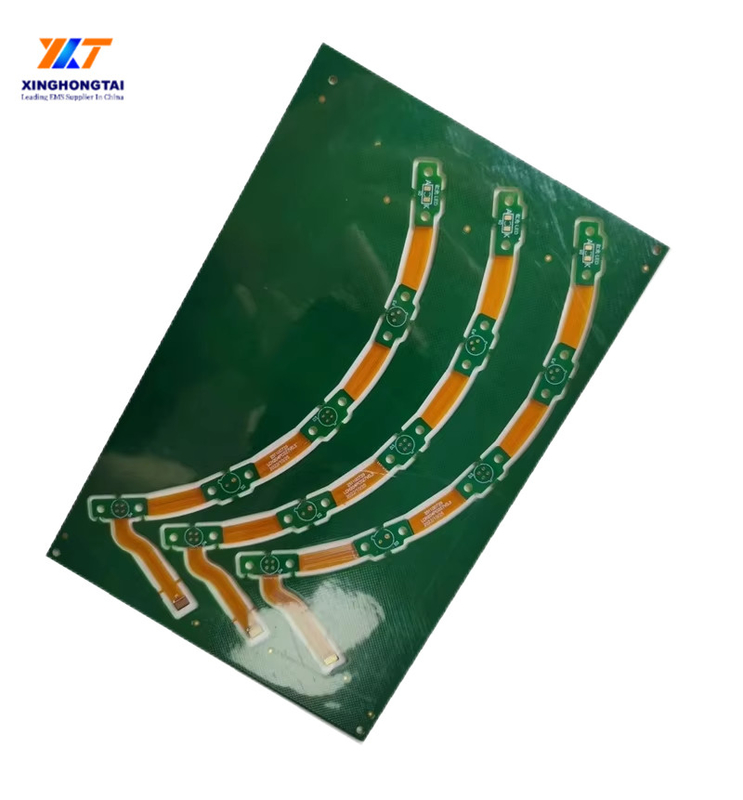

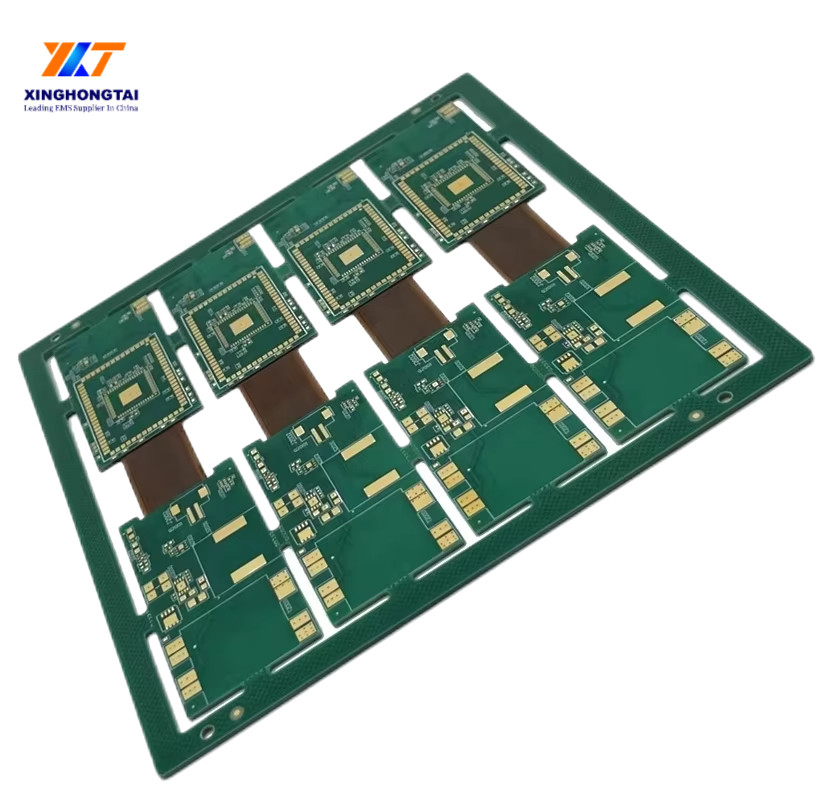

Anahtarlı Hizmet Pcb 8 Katman Sert-Fleks Pcb Montaj yüksek katmanlı fpc devre kartı
-
Vurgulamak
8 katmanlı sert-yavaş PCB montajı
,Anahtar Hizmet PCB Montajı
,yüksek katmanlı fpc devre kartı
-
Ürün AdıSert-Esnek PCB
-
Temel malzemeFR4/ROGERS/Alüminyum/Yüksek TG
-
Tahta kalınlığı0,23 mm
-
Türüçok katmanlı pcb
-
dak. delik büyüklüğü0,015 mm
-
Yüzeyi bitirmeDaldırma altın
-
Kullanımıyüksek katmanlı fpc devre kartı
-
Lehim maskesi rengiMavi.yeşil.kırmızı.siyah.beyaz.vb.
-
Menşe yeriÇin
-
Marka adıXHT
-
SertifikaCE,RoHs,UL,FCC,ISO
-
Model numarasıXHTFL02
-
Minimum Order Quantity0
-
FiyatUSD0.1-100/PCS
-
Ambalaj bilgileriyeşil enerji kahverengi ambalaj, Çevre dostu ambalaj
-
Teslim süresi5-8 iş günü
-
Ödeme koşullarıL/C, T/T
-
Yetenek temini5000
Anahtarlı Hizmet Pcb 8 Katman Sert-Fleks Pcb Montaj yüksek katmanlı fpc devre kartı
XHT Tek duraklı PCB PCBAÜretim, müşterilere tüm PCB ve PCBA üretim sürecini tek bir tedarikçiyle tamamlamak için kolaylık, verimlilik ve entegre bir yaklaşım sunmayı amaçlamaktadır.Bu, iletişim ve koordinasyon maliyetlerini azaltmaya yardımcı olur ve proje yürütme verimliliğini artırırXHT One-stop PCB PCBA Manufacturing'i seçerek, müşteriler düzgün bir üretim süreci sağlayarak ve yüksek kaliteli, güvenilir,ve maliyetli PCBA ürünleri.
Kim olduğumuzu
XHT, yüksek güvenilirlik, çok katmanlı, karmaşık panellerin üretimi için bir tek çözüm sağlayıcısıdır.ve NPI (Yeni Ürün Tanıtımı)2004 yılından bu yana PCB ve PCBA tedariklerinde sahip olduğumuz deneyimlerin birleşimi, organik substratları ve gelişmiş ambalajları içeren minyatürleştirme çözümleri için sağlam bir temel oluşturmaktadır.
Ne Yapıyoruz?
Çok deneyimli ekibimiz, en son teknolojiler ve gelişmiş süreçler, yenilikçi ve eksiksiz çözümler sunmamızı sağlar.Tüm bunlar, küresel bir ağ tedarik zincirinde maliyet verimliliğini sağlamakla birlikteBu, üreticilerin birden fazla satıcıya bağımlılığını gereksiz hale getirir.Tasarım ve üretim aşamaları boyunca ortak tasarım kurallarımız rafa hazır ürünlerde uzlaşma gereksinimini en aza indirmektedir., bunun yerine yenilikçi olanları geliştirmemize izin veriyor.
Zamanında teslimat
Prototiplerden hacimlere kadar tüm sipariş gereksinimlerini karşılamak
Her zaman zamanında.
Kalite güvencesi
ISO, IATF, UL standartlarına uygun, Online SPI, AOI, X-Ray denetim ekipmanları, ürün teslimatının% 99.5 geçiş oranı.
Profesyonel takım
Uzman bir Stackup ekibi ve 40'tan fazla yüksek hassasiyetli CAM editörü ekibi.
Hızlı Yanıtlama Servisi
Sorularınıza yanıt vereceğiz ve teklifinizi 12 saat içinde paylaşacağız.
|
Ürün
|
Çok katmanlı PCB Yüksek yoğunluklu devre kartı
|
|
Katman sayısı
|
1-30 katman
|
|
Malzeme
|
FR4 ((Yüksek TG, Halogen Serbest, Yüksek Frekanslı), CEM1, CEM3, BT, Al baz materil, ve benzeri.
Tedarikçi: SY,KB,ITEQ,Isola,Nelco,Rogers,Grance,Mitsui
|
|
Maxpanel boyutu
|
32±20 ((800mm±508mm)
|
|
Min genişlik/uzaklık ((min)
|
4mil/4mil
|
|
Max bakır ağırlığı
|
İç katman için 140um ((4oz)
175um ((5oz) dış katman için
|
|
Makine matkabının min boyutu
|
0.2mm ((8mil)
|
|
Çukur yoluyla.
|
Kör / gömülü / fişlenmiş
|
|
Bitmiş kartonun kalınlığı
|
0.20-6.0 mm.
|
|
Dayanıklılık
|
İç tabakadan iç tabakaya kayıt:±3mil
Delik konumunun doğruluğu: ± 2mil
Sıvılaştırılmış boşluk toleransı:±3mil
PTH çapının toleransı:±3mil
NPTH çapının toleransı:±2mil
PTH deliği bakır kalınlığı: 0.4-2mil
Resimden resme tolerans:±3mil
Çizim toleransı:±1mil
Lehim maskesinin kayıt toleransı: ±2mil
Bitmiş karton: Kalınlığı <=1.0mm: +/-0.1mm
Kalınlığı>0,1 mm: +/-10%
Çizelge yönlendiricisi: +/- 0.1mm
Çizelge puanı: +/-0.2mm
|
|
Lehim maskesinin rengi
|
Yeşil, Siyah, Mavi, Kırmızı, Beyaz ve benzeri.
|
|
Yüzey sıçraması
|
HASL,HASL Kurşunsuz,OSP,Düşme Altını,Düşme Ti,Düşme Sliver,Flash Altın,Selektif Altın kaplama ((altın kalınlığı 120 u'ya kadar),Altın incirler,Karbon baskı, Peelabe Maskesi
|
|
Peçey peçeyinin sertliği
|
>=6H
|
|
Çizelge tamamlandı
|
CNC, V-CUT, Punching
|
|
Kılavuzun kabuğu dayanıklılığı
|
≥61B/in
|
|
Warp ve twist
|
≤ 0,7%
|
Basılı Çemberler (PCBA) Montaj Önemli Noktalar
|
Genel yetenekler |
Yüzey Montaj Teknolojisi |
| Çukur İçin Düğme | |
| Top Ağı Dizisi | |
| Fonksiyonel, Uçan Sonda, Sınır Taraması ve Daire İçin Test | |
| Yanık | |
| Uyumlu Kaplama | |
| RTV Kapsülasyon | |
| Esnek devre | |
|
Ekipman |
Otomatik Ekran Baskı |
| AOI ️ Otomatik Optik Denetim | |
| Konveksiyon Geri Akış Fırını | |
| Genel Ürünler Kurşun şekillendirme | |
| Juki Al ve Yerleştir ekipmanları | |
| Dalga kaynaklama (RoHS ve kurşun) | |
| Satır içi ve seri yıkama makineleri | |
| İyonik kontaminasyon testi | |
| 3D röntgen | |
| RoHS XRF analizörü | |
| Metal Kaynatma İstasyonları | |
| Agilent 3070 ICT | |
| Acculogic Uçuş Sondu | |
| Termotron Çevre Odası | |
| Kurutma odaları | |
| Teslimat Fırınları | |
| Otomatik Yönetim Kurulu İşleyicileri | |
| Panellerden çıkartma ekipmanları | |
|
Basılı devre kartı montajı |
Top Ağı Dizisi |
| Temiz ve Temiz Olmayan Akış Sistemleri | |
| Sert, Esnek ve Sert / Esnek | |
| Tek ve Çift Taraflı | |
| 01005'e kadar yerleştirme | |
| Paket Boyutları | |
| FBGA | |
| LGA | |
| QFN | |
| Metal çekirdek yalıtılmış | |
| Karışık teknoloji (SMT ve Through Hole) | |
| RoHS ve kurşunlu işlem | |
|
Montaj yöntemleri |
Otomatik Montaj |
| El Ekleme | |
| Elle Leğenleme | |
| Geri akış | |
| Dalga soldurucu | |
| Sağlanan Ek Hizmetler | Uyumlu Kaplama |
| Tamir ve Yeniden Yapım | |
| Uzunluk | Min 2 ¢ |
| En fazla 18 inç | |
| Genişliği | Min 2 ¢ |
| En fazla 18 inç | |
| Kalınlığı | Min.031 ¢ |
| En fazla.125" | |
| Başvuru Süresi (İmalat) | Standart 2 hafta |
| Üretim hacmi | Düşük hacimli yüksek hacimli prototip |
Ürün ambalajı:
EMS PCB Montaj ürünü, anti-statik poşetlere güvenli bir şekilde paketlenecek ve koruyucu köpük eklemleri ile sağlam bir karton kutuya yerleştirilecek.
Nakliye:
EMS PCB Montaj ürünü için dünya çapında nakliye sunuyoruz. Nakliye seçenekleri standart, hızlı ve ekspres teslimat içerir.Müşteriler ödeme sırasında tercih ettikleri nakliye yöntemini seçebilirler..
Tüm sevkiyatlar izlenecek ve ürün gönderildikten sonra müşteriler takip numarasını alacaklar.Nakliye ücretleri, varış noktasına ve seçilen nakliye yöntemine göre hesaplanır..
Sıkça sorulan sorular:
S1: Ne tür bir hizmetiniz var?
XHT: PCB tasarımı, Yazılım geliştirme, PCB Montajı, Kaplama tasarımı, Kalıp yapımı, Plastik enjeksiyonu, Bitmiş ürün montajı ve fonksiyon testleri de dahil olmak üzere anahtar anahtar çözümler sunuyoruz.
S2: PCB/PCBA hizmetlerinizin ana ürünleri nelerdir?
XHT: PCB/PCBA hizmetlerimiz esas olarak Endüstriyel kontrol, Ev aletleri ana panoları, Otomobil elektroniği, Tüketici elektroniği, Tıbbi ekipman, banka ekipmanları,akıllı ev, vb.
S3: XHT bir fabrika mı yoksa ticaret şirketi mi?
XHT: XHT, bir durak anahtarlı PCB montajı ve elektronik üretim hizmeti sağlamak için 20 yıllık deneyimli profesyonel sözleşme üreticisidir.
S4: Üretim sırasında kaliteyi kontrol edebilir miyiz?
XHT: Evet, hiçbir şey saklamadan her üretim sürecinde açık ve şeffafız.
S5: Bilgilerimizin üçüncü tarafın tasarımımızı görmesine izin vermemesini nasıl sağlayabiliriz?
XHT: Müşteri tarafında yerel yasalara göre bir gizlilik antlaşması imzalamaya hazırız ve müşterilerin verilerini yüksek düzeyde gizli tutmaya söz veriyoruz.
S6: Senden bir teklif almak için hangi dosyalar gereklidir?
XHT: OEM PCBA projeleri için, lütfen Gerber verilerini/dosyalarını ve ilgili teknik gereksinimlerin yanı sıra herhangi bir özel gereksiniminin belirtilmesini sağlayın.Lütfen fonksiyon listesini verin.Bu yüzden mühendis ekibimiz üzerinde çalışabilir.
S7: Standart teslimat süresi nedir?
XHT: EXW, FCA, FOB, DDU, vb. teslimat şartları her teklif temelinde mevcuttur.
S8: PCBA teklifini almak ne kadar sürer?
XHT: Projenin karmaşıklığına bağlıdır. Normalde mühendislerimizin değerlendirmesi için 1-2 hafta yeterli.
S9: En az sipariş miktarı (MOQ) gereksinimleriniz var mı?
XHT: Hayır, MOQ gereksinimlerimiz yok, prototiplerden seri üretimlere kadar projelerinizi destekleyebiliriz.
SORULAR hakkında ihtiyaçlarınızı bize BURADA Tıklayarak bildirin, böylece bütçenizi tasarruf etmek ve ihtiyaçlarınızı karşılamak için bir çözüm sunabiliriz!
Ürünlerimiz tüm dünyada satılmaktadır. Ürünlerimizin tüm sürecinden emin olabilirsiniz.
