Elektronik Cihaz Rogers Fr4 Prototip PCB Üretim Montajı

  • Vurgulamak

    Elektronik Prototip PCB Üretimi

    ,

    Alüminyum Prototip PCB Üretimi

    ,

    Rogers Fr4 Prototip PCB Montajı

  • Ürün Adı
    Prototip PCB Üretim Montajı
  • Özellik
    Rogers FR4
  • En yüksek kalınlık çap oranı
    15:1
  • Hizmet
    Tek Noktadan Anahtar Teslim Hizmet
  • İleri Teknoloji Ekipmanlar
    FUJI NXT3/XPF Laminasyon Makinesi
  • Malzeme
    FR4/M4/M6/Rogers/TU872/IT968
  • Ölçek
    AOI/SPI/XRAY/İlk Ürün Denetimi
  • Min Lazer Aperture
    0,075 mm
  • Menşe yeri
    Çin
  • Marka adı
    XHT
  • Sertifika
    ISO、IATF16949、RoSH
  • Model numarası
    XHT Prototip PCB Düzeneği-11
  • Min sipariş miktarı
    Adedi yok
  • Ambalaj bilgileri
    Köpük torbalı karton
  • Teslim süresi
    5-8 iş günü
  • Ödeme koşulları
    T/T, Western Union, MoneyGram
  • Yetenek temini
    600000+ Adet/ağız

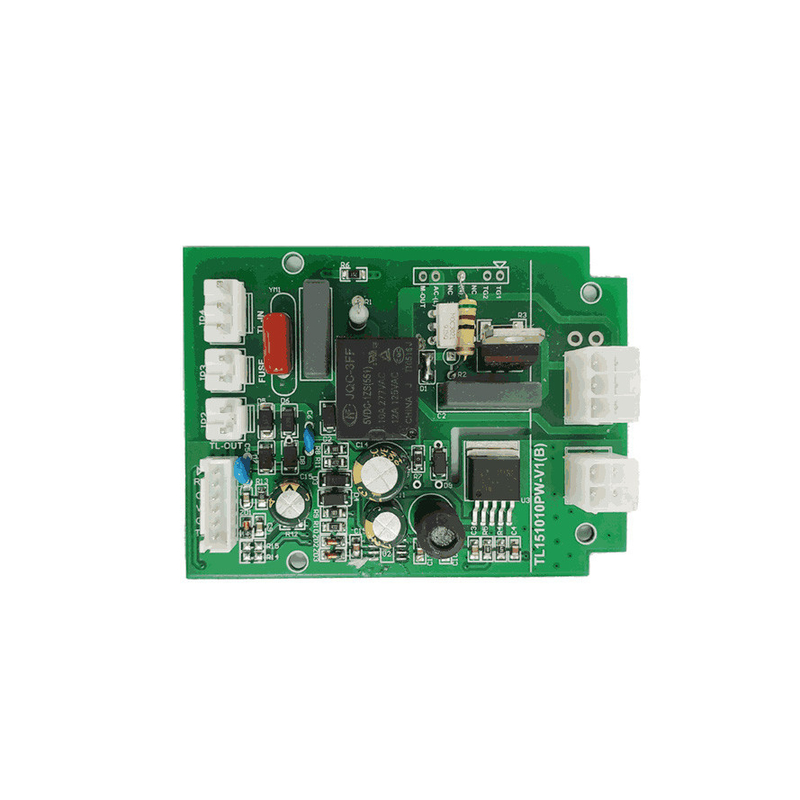

Elektronik Cihaz Rogers Fr4 Prototip PCB Üretim Montajı

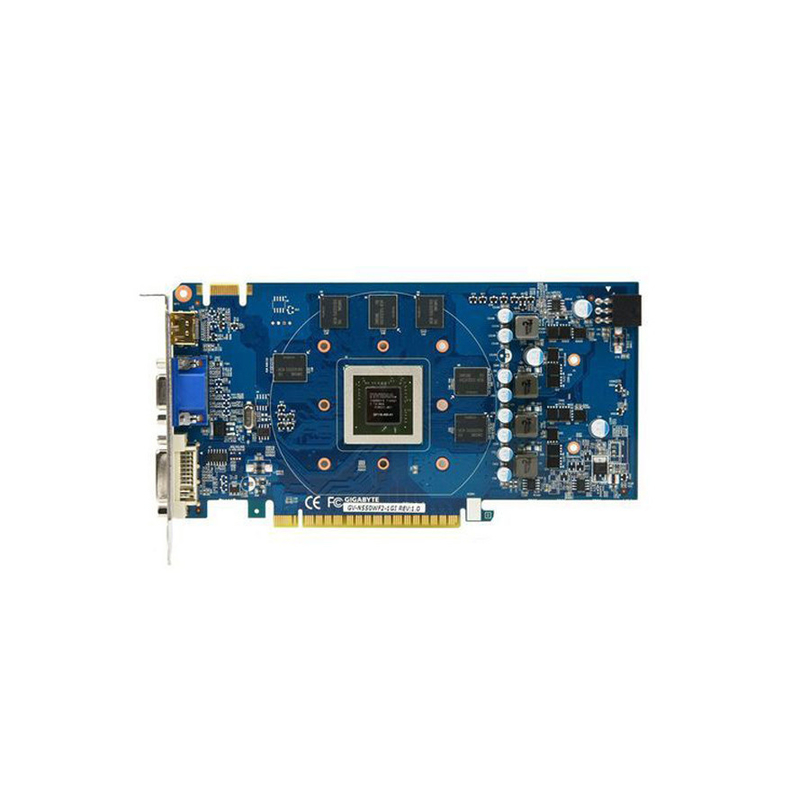

Elektronik Cihaz Rogers Fr4 Prototip PCB Üretim Montajı



PCB Bakır desenleme

PCB üretiminde, ilk adım, üreticinin CAM sistemindeki kalıbı bakır folyo PCB katmanlarında koruyucu bir maske üzerinde kopyalamaktır.Daha sonra kazım maske tarafından korunmadan istenmeyen bakır kaldırır. (Dönüşüm olarak, iletken mürekkep, boş (iletken olmayan) bir panoya mürekkeple atılabilir. Bu teknik aynı zamanda hibrit devrelerin üretiminde de kullanılır.)

  1. İpek ekran baskı, koruyucu maskeyi oluşturmak için kazıma dayanıklı mürekkepler kullanır.
  2. Foto gravür, UV duyarlı bir fotoresist kaplamayı seçici olarak çıkarmak için bir fotomaske ve geliştiriciden yararlanır ve böylece altındaki bakırı koruyacak bir fotoresist maske oluşturur.Doğrudan görüntüleme teknikleri bazen yüksek çözünürlük gereksinimleri için kullanılır. Termal direnç ile deneyler yapıldı. Bir lazer bir fotomaska yerine kullanılabilir. Bu maskesiz litografi veya doğrudan görüntüleme olarak bilinir.
  3. PCB frezeleme, bakır folyoyu substrattan freze etmek için iki veya üç eksenli mekanik frezeleme sistemi kullanır.Bir PCB freze makinesi (PCB Prototyper olarak adlandırılır) bir plotter'e benzer şekilde çalışır, x, y ve (eğer geçerli ise) z eksenlerinde freze başının konumunu kontrol eden ana yazılımdan komut alıyor.
  4. Lazer direnci ablasyonu Bakır kaplı laminat üzerine siyah boya püskürtün, CNC lazer plottörüne yerleştirin. Lazer raster PCB'yi tarar ve direnci istenmeyen boyaları ablate eder (buharlaştırır).Lazer bakır ablasyonu nadiren kullanılır ve deneysel olarak kabul edilir.
  5. Lazer kazım Bakır doğrudan bir CNC lazer ile çıkarılabilir.
  6. EDM kazımı, dielektrik sıvıya batırılmış bir altyapıdan bir metali çıkarmak için elektrik boşaltması kullanır

Seçilen yöntem, üretilecek tahta sayısına ve gerekli çözünürlüğe bağlıdır.







PCB montaj hizmetinde laminasyon



Çok katmanlı basılı devre kartları, kartın içinde iz katmanlarına sahiptir.Sonuçta ayrılmaz bir tek parça ürünüÖrneğin, dört katmanlı bir PCB montaj hizmeti, iki taraflı bakır kaplı bir laminattan başlayarak, her iki tarafta da devreyi kazımakla üretilebilir.Daha sonra üst ve alt pre-preg ve bakır folyo için laminatDaha sonra üst ve alt katmanlarda izler elde etmek için delinir, kaplanır ve tekrar kazınır.

İç katmanlar, laternenin yapımından önce tam bir makine denetimi yapılır, çünkü hatalar daha sonra düzeltilemez.Otomatik optik inceleme (AOI) makineleri, tahta görüntüsünü orijinal tasarım verilerinden üretilen dijital görüntüyle karşılaştırırOtomatik Optik Şekillendirme (AOS) makineleri daha sonra eksik bakırı ekleyebilir veya bir lazer kullanarak fazla bakırı kaldırabilir ve bu da atılması gereken PCB sayısını azaltabilir.PCB izleri sadece 10 mikrometre genişliğinde olabilir.


Spesifikasyon



Hayır, hayır. Parçalar Yetenekler
1 Katmanlar 2-68L
2 Maksimum işleme boyutu 600mm*1200mm
3 Tahta kalınlığı 0.2mm-6.5mm
4 Bakır kalınlığı 0.5oz-28oz
5 Min iz/uzay 2.0mil/2.0mil
6 En az bitmiş diyafram 0. 10mm
7 En yüksek kalınlık/diametre oranı 15:1
8 Tedavi yoluyla Yol, kör ve gömülü yol, yol, bakır yol...
9 Yüzey bitirme/işleme HASL/HASL kurşunsuz, Kimyasal teneke, Kimyasal altın, Dondurma altını Dondurma Gümüş/Altın, Osp, Altın kaplama
10 Temel malzeme FR408 FR408HR, PCL-370HR;IT180A, Megtron 6 ((Panasonic);Rogers4350,
FR-4 malzemesi ile Rogers4003, RO3003, Rogers/Taconic/Arlon/Nelco laminatı ((FR-4 ile kısmi Ro4350B hibrit laminatı dahil)
11 Lehim maskesinin rengi Yeşil, Siyah, Kırmızı, Sarı, Beyaz, Mavi, Mor, Mat Yeşil, Mat Siyah.
12 Test hizmeti AOI, X-Ray, Uçan Sonda, Fonksiyonel Test, İlk Madde Testçisi
13 Profilleme, Pençleme Routing, V-CUT, Beveling
14 Bow&twist ≤ 0,5%
15 HDI tipi 1+n+1,2+n+2,3+n+3
16 Min mekanik diyafram 0.1mm
17 Min lazer diyaframı 0.075mm



PCB Üretim Montajı Prototipi





Prototip PCB imalat montajı, prototip bir basılı devre kartı (PCB) oluşturma ve bileşenleri üzerine montaj etme işlemini içerir.Bu süreç genellikle aşağıdaki adımları içerir::



Tasarım: İlk adım, bilgisayar destekli tasarım (CAD) yazılımı kullanarak PCB düzenini tasarlamaktır.



Üretim: Tasarım tamamlandıktan sonra, PCB prototipi üretilir.Ve daha sonra kazım veya kaplama gibi bir işlem kullanarak bakırdan bir iletken katman uygulayarak.



Bileşen Alımları: Montaj süreci için gerekli elektronik bileşenler tedarik edilir ve tedarik edilir.ve devre için gerekli diğer parçalar.



Montaj: Bileşenler daha sonra prototip karmaşıklığına bağlı olarak otomatik seçme ve yerleştirme makineleri veya manuel montaj kullanarak PCB'ye monte edilir.



Lehimleme: Elektriksel bağlantılar kurmak için bileşenler PCB'ye lehimlenir.Özel gereksinimlere bağlı olarak.



Denetim ve Test: Montaj tamamlandıktan sonra, prototip PCB'nin tüm bileşenlerin doğru bir şekilde yerleştirildiğini ve lehimlendiğini sağlamak için denetim ve testten geçirilir.Ve devre amaçlandığı gibi çalışıyor..



İterasyon: Test sırasında herhangi bir sorun tespit edilirse, tasarım revize edilmesi gerekebilir ve istenen işlevsellik elde edilene kadar prototip PCB montaj süreci tekrar edilmesi gerekebilir.



Genel olarak, prototip PCB üretim montajı tasarım uzmanlığı, bileşen tedarik, montaj becerileri,Daha fazla geliştirme ve test için işlevsel bir prototip oluşturmak için test yetenekleri.



Elektronik Cihaz Prototipi PCB Üretim Montaj Önde gelen Üretici



1. Tam BOM bileşen tedarik ve parça seçimi sağlamak
2Orijinal fabrikadan ve birinci seviye ajanlardan, orijinal orijinal garanti.
3Her zaman stokta 50.000'den fazla bileşen var.
4Müşteriler talep üzerine satın alabilir, tüm paketi satın almak zorunda değil

5SMT için azot gazı geri akış lehimleme teknolojisi.

6Yüksek Standartlı SMT & Solder Montaj Lini

7Yüksek yoğunluklu birbirine bağlı kart yerleştirme teknolojisi kapasitesi.



Elektronik Cihaz Rogers Fr4 Prototip PCB Üretim Montajı 0Elektronik Cihaz Rogers Fr4 Prototip PCB Üretim Montajı 1Elektronik Cihaz Rogers Fr4 Prototip PCB Üretim Montajı 2Elektronik Cihaz Rogers Fr4 Prototip PCB Üretim Montajı 3




Sık Sorulan Sorular



S: XHT'nin özel bir PCB siparişi için neye ihtiyacı var?
XHT: Bir PCB siparişi verdiğinizde, müşterilerin Gerber veya pcb dosyasını sağlamaları gerekir. Dosya doğru formatta değilse, ürünlerle ilgili tüm ayrıntıları gönderebilirsiniz.
S: PCB ve PCB Montajı için ne gerekiyor?
XHT: PCB için: Gerber dosyası ve teknik gereksinimler ((malzeme, boyut, yüzey işleme, bakır kalınlığı, kart kalınlığı) ve ihtiyacınız olan miktar.
PCB Montajı için: Yukarıda belirtilen dosyalar, BOM, seç ve yer dosyası.
S: Denetim politikanız nedir? Kaliteyi nasıl kontrol edersiniz?
XHT: PCB ürünlerinin kalitesini sağlamak için, genellikle uçan sonda denetimi kullanılır; elektrikli armatürler, otomatik optik denetim (AOI), BGA parçalarının röntgen denetimi,İlk ürün denetimi (FAI) vb..
S: ÜRÜNCÜ BİLGİLERİ ve etiketleri var mı?
XHT: Sipariş verdikten sonra veya gönderilmeden önce teklif edeceğiz.
