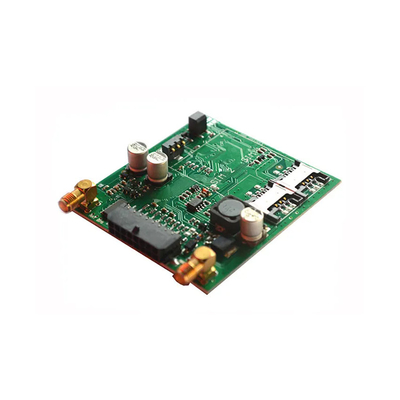

Lead Free Hasl Prototype PCB Assembly With Audio Amplifier Through Hole

Kurşun Serbest Hasl Prototip PCB Montajı Delik İçin Ses Güçlendirici ile

  • Vurgulamak

    Kurşunsuz Prototip PCB Montajı

    ,

    HASL Prototip PCB Montajı

    ,

    Kurşunsuz PCB tablosu montajı

  • Ürün Adı
    Kurşunsuz Hasl PCB Montaj Hizmeti Ses Amplifikatörü Delikli Prototip Kartından
  • Özellik
    Kurşunsuz HASL
  • Minimum Paket
    03015
  • Tahta kalınlığı
    0,2 mm-6,5 mm
  • İleri Teknoloji Ekipmanlar
    FUJI NXT3/XPF Laminasyon Makinesi
  • Şekli
    Dikdörtgen / Yuvarlak / Açıklamalar / Kesimler / Karmaşık / Düzensiz
  • Maksimum Kart Boyutu
    680*550mm En küçük:0.25"*0.25"
  • Minimum Bileşen Boyutu
    0201-54 mm2 (0,084 inç kare),Uzun Konektör,CSP,BGA,QFP
  • Menşe yeri
    Çin
  • Marka adı
    XHT
  • Sertifika
    ISO、IATF16949、RoSH
  • Model numarası
    XHT Prototip PCB Düzeneği-12
  • Min sipariş miktarı
    Adedi yok
  • Ambalaj bilgileri
    Kabarcıklı torbalı karton
  • Teslim süresi
    5-8 iş günü
  • Ödeme koşulları
    T/T, Western Union, MoneyGram
  • Yetenek temini
    600000+ Adet/ağız

Kurşun Serbest Hasl Prototip PCB Montajı Delik İçin Ses Güçlendirici ile

Kurşun Serbest Hasl PCB Montaj Servisi Delik Prototip Taşınabilir Ses Güçlendirici





Montaj sonrası koruma ve ambalajlama

Aşırı ortamlar için tasarlanmış PCB'ler genellikle bileşenlerin lehimlendirilmesinden sonra daldırma veya püskürtme yoluyla uygulanan uyumlu bir kaplamaya sahiptir.Kaplama korozyon ve sızıntı akımlarını veya kondansiyon nedeniyle kısalamayı önlerEn eski uyumlu kaplamalar balmumuydu; modern uyumlu kaplamalar genellikle silikon kauçuk, poliüretan, akrilik veya epoksi suyunun seyreltilmiş çözeltilerinden oluşur.Uyumlu bir kaplama uygulamak için başka bir teknik, plastiklerin vakum odasında PCB'ye püskürtülmesiUyumlu kaplamaların ana dezavantajı, PCB montaj hizmetinde kartın bakımının son derece zorlaşmasıdır.

Bir araya getirilen birçok PCB, statik hassastır ve bu nedenle nakliye sırasında antistatik torbalara yerleştirilmelidir.Uygun olmayan işleme teknikleri kart üzerinden bir birikmiş statik yük aktarmak olabilirBu hasar hemen işlevselliği etkilemeyebilir, ancak daha sonra erken arızalara yol açabilir, aralıklı çalışma arızalarına neden olabilir,veya panelin düzgün çalışması için çevresel ve elektrik koşullarının kısaltılmasına neden olur.Çıplak levhalar bile bazen statik hassastır: izler o kadar ince hale geldi ki, bir izleri statik boşaltma ile patlatmak (veya özelliklerini değiştirmek) mümkündür.Bu, özellikle MCM ve mikrodalga PCB gibi geleneksel olmayan PCB'ler için geçerlidir..

Kurşun Serbest Hasl Prototip PCB Montajı Delik İçin Ses Güçlendirici ile 0



PCB Montaj Hizmetinden Sonrası Deneme

Tahta doldurulduktan sonra çeşitli yollarla test edilebilir:

  • Elektrik kapalıyken, görsel inceleme, otomatik optik inceleme.ve denetim PCB üretiminin bu aşamasında kalite kontrolünü sürdürmek için yaygın olarak kullanılır.
  • Güç kapanırken, analog imza analizi, güç kesme testi.
  • Güç açıkken, fiziksel ölçümlerin (örneğin, voltaj) yapılabileceği devrede test.
  • Güç açıkken, fonksiyonel test, PCB'nin tasarlandığı şeyi yapıp yapmadığını kontrol etmek.

Bu testleri kolaylaştırmak için, PCB'ler geçici bağlantılar yapmak için ekstra yastıklarla tasarlanabilir.Devre içi test, bazı bileşenlerin sınır tarama test özelliklerini de kullanabilir.Devre içi test sistemleri, kart üzerindeki uçucu olmayan bellek bileşenlerini programlamak için de kullanılabilir.



Spesifikasyon



Hayır, hayır. Parçalar Yetenekler
1 Katmanlar 2-68L
2 Maksimum işleme boyutu 600mm*1200mm
3 Tahta kalınlığı 0.2mm-6.5mm
4 Bakır kalınlığı 0.5oz-28oz
5 Min iz/uzay 2.0mil/2.0mil
6 En az bitmiş diyafram 0. 10mm
7 En yüksek kalınlık/diametre oranı 15:1
8 Tedavi yoluyla Yol, kör ve gömülü yol, yol, bakır yol...
9 Yüzey bitirme/işleme HASL/HASL kurşunsuz, Kimyasal teneke, Kimyasal altın, Dondurma altını Dondurma Gümüş/Altın, Osp, Altın kaplama
10 Temel malzeme FR408 FR408HR, PCL-370HR;IT180A, Megtron 6 ((Panasonic);Rogers4350,
FR-4 malzemesi ile Rogers4003, RO3003, Rogers/Taconic/Arlon/Nelco laminatı ((FR-4 ile kısmi Ro4350B hibrit laminatı dahil)
11 Lehim maskesinin rengi Yeşil, Siyah, Kırmızı, Sarı, Beyaz, Mavi, Mor, Mat Yeşil, Mat Siyah.
12 Test hizmeti AOI, X-Ray, Uçan Sonda, Fonksiyonel Test, İlk Madde Testçisi
13 Profilleme, Pençleme Routing, V-CUT, Beveling
14 Bow&twist ≤ 0,5%
15 HDI tipi 1+n+1,2+n+2,3+n+3
16 Min mekanik diyafram 0.1mm
17 Min lazer diyaframı 0.075mm





Şirket Profili



XHT Technology Co., Ltd, Çin'in Huizhou şehrinde yer almaktadır. Şirket mükemmel kalite güvence sistemi ve gelişmiş test analizi enstrümanı ile güçlü ve profesyonel tekniktir.XHT Çin'den Profesyonel PCB üreticilerinden biridir. PCB düzen gereksiniminiz için profesyonel PCB tasarımcımız var. Tek, çift ve çok katmanlı, sert, esnek, Flex-Sert basılı devreler ve PCB montajı tasarlıyoruz.Veri yönetimi yoluyla, XHT, sistem yönlendirilen bir modda üretim verimliliğini büyük ölçüde iyileştirdi ve sipariş verilmesinden teslimatına kadar 24 saat içinde tamamlandı.Kullanıcıların araştırma ve geliştirme döngüsünü kısaltmasına yardımcı olmakEndüstri 4'ün bir teşvikçisi ve uygulayıcısı olarak.0, XHT kendi dijital ve akıllı tekrarlamasını hızlandıracak ve elektronik endüstrisinde akıllı üretim için aktif bir "yeni deniz feneri" oluşturacak.

Kurşun Serbest Hasl Prototip PCB Montajı Delik İçin Ses Güçlendirici ile 1Kurşun Serbest Hasl Prototip PCB Montajı Delik İçin Ses Güçlendirici ile 2Kurşun Serbest Hasl Prototip PCB Montajı Delik İçin Ses Güçlendirici ile 3Kurşun Serbest Hasl Prototip PCB Montajı Delik İçin Ses Güçlendirici ile 4





Sık Sorulan Sorular



S. Üretim için hangi dosya biçimlerini kabul ediyorsunuz?
XHT: Gerber dosyası: CAM350 RS274X
PCB dosyası: Protel 99SE, P-CAD 2001 PCB
BOM: Excel (PDF,word,txt)
S. Üretim için hangi dosya biçimlerini kabul ediyorsunuz?
XHT: Gerber dosyası: CAM350 RS274X
PCB dosyası: Protel 99SE, P-CAD 2001 PCB
BOM: Excel (PDF,word,txt)
S: Kaliteyi nasıl garanti edebiliriz?
XHT: Her zaman seri üretimden önce bir üretim öncesi numune;
Her zaman nakilden önce son denetim ve test raporu;
S: Üretim sırasında kaliteyi kontrol edebilir miyiz?
XHT: Evet, hiçbir şey saklamadan her üretim sürecinde açık ve şeffafız.
