Pcb/Smt/FR-4/Yazdırılmış devreler kartı/Çok katmanlı kart montajı

PCB Montajı

PCB montajı veya basılı devre kartı montajı, işlevsel bir elektronik cihaz oluşturmak için elektronik bileşenleri basılı devre kartına monte etme sürecini içerir.İşlem, çeşitli bileşenlerin yerleştirilmesini ve lehimlenmesini içerir., yüzey montajı ve delik cihazları da dahil olmak üzere, kalite ve işlevselliği sağlamak için monte edilmiş PCB'nin test edilmesi ve denetlenmesi.

PCB montajı elektronik üretim hizmetleri (EMS) sağlayıcıları, basılı devreler kartı üreticileri ve PCBA tedarikçileri tarafından gerçekleştirilebilir.Rapid prototyping dahil, büyük hacimli üretim, bileşen tedarik, kalite kontrolü ve katma değerli hizmetler, müşterilerinin özel ihtiyaçlarını karşılamak için.

PCB montaj süreci genellikle aşağıdaki temel adımları içerir:

Bileşen satın alma: Müşteri tarafından sağlanan malzeme faturasına (BOM) dayanarak tedarikçilerden elektronik bileşen satın almak.

PCB üretimi: Bakır izlerinin kazımı, sondajı, lehim maskesini ve ipek ekranının uygulanmasını içeren tasarım özelliklerine göre PCB üretimi.

Lehimli pasta uygulaması: Bileşenlerin yerleştirileceği alanı tanımlamak için bir şablon kullanarak PCB'ye lehimli pasta uygulayın.

Bileşen yerleştirme: PCB'ye, yüzey montajı bileşenlerine ve delik içi bileşenlerin manuel veya otomatik eklenmesi için bileşenleri doğru bir şekilde yerleştirmek için otomatik yerleştirme makineleri kullanın.

Geri akış lehimleme: PCB'yi bileşenleri ve lehimleme pastalarıyla birlikte geri akış fırınından geçirerek lehimleme pastalarını eritebilir ve elektrik bağlantıları oluşturabilirsiniz.

Denetim ve test: Montajlı PCB'nin kalitesini ve işlevselliğini sağlamak için otomatik optik denetim (AOI) ve devrede test (ICT) yapılır.

Son Montaj: Konform kaplama, kaplama ve mekanik montaj gibi ek işlemler gerektiğinde gerçekleştirilir.

PCB montajı, elektronik cihazların üretiminde kritik bir aşamadır ve yüksek kaliteli PCB'lerin başarılı bir şekilde montajını sağlamak için deneyimli ve güvenilir bir ortakla çalışmak çok önemlidir.

S&A:

S: PCBA üretiminde hangi dosyaları kullanıyorsunuz?

A: Gerber veya Eagle, BOM listesi, PNP ve bileşen pozisyonu.

S: Örnek verebilir misiniz?

A: Evet, kitlesel üretimden önce test etmeniz için özel örnekler alabiliriz.

S: Gerber, BOM ve test prosedürünü gönderdikten sonra ne kadar zaman alıntı alabilirim?

A: PCB fiyatları için 6 saat içinde ve PCBA fiyatları için yaklaşık 24 saat içinde.

S: PCBA üretim sürecimi nasıl öğrenebilirim?

A: PCB üretimi ve bileşen satın alımı için 7-10 gün ve PCB montajı ve testi için 10 gün.

Size gönderdiğimde tasarımım güvenli mi?

Dosyalarınız Kerongda'nın elindeyken tamamen güvende ve güvenli bir şekilde tutuluyor. Dosyalarınız asla üçüncü taraflarla paylaşılmaz, sadece meslektaşlarımız tasarım dosyalarınıza erişebilir.Senin malın oldukları için.Dosyalarınızın telif hakkına saygı duyuyoruz. Müşteri bu dosyaların kullanımını taleplerinize ve yazılı onayınıza göre kontrol ediyor.

S. Garanti nedir?

Garanti süresi 2 yıl.

Avantajlarımız:

1Program ve işlevsel test ve paket ücretsiz.

2Yüksek kalite: IPC-A-610E standardı, E testi, X-ışını, AOI testi, QC, %100 işlevsel test.

3Profesyonel hizmet: PCB / FPC / Alüminyum Üretimi, SMT, DIP, Bileşen Alım, OEM 21 yıllık deneyime sahip.

4Sertifikalar: UL, 94v-0, CE, SGS, FCC, RoHS, ISO9001, ISO14001, IATF16949

SMT

Bileşenler SMT montaj aracılığıyla devre kartına monte edilecek ve çevrimiçi AOI otomatik optik algılaması, eğer Test edildikten sonra, mükemmel geri akış fırın sıcaklık eğrisi, devre kartının geri akış kaynakından akmasına izin vermek için ayarlanır.

DIP

1DIP işleme süreci şunlardır: delik koymak →AOI→ dalga lehimleme → kesme iğnesi →AOI→ düzeltme → yıkama → kalite kontrolü.

2Dalga kaynaklamasından sonra, ürünler hiçbir hata oluşmadığından emin olmak için AOI ekipmanı tarafından taranacak.

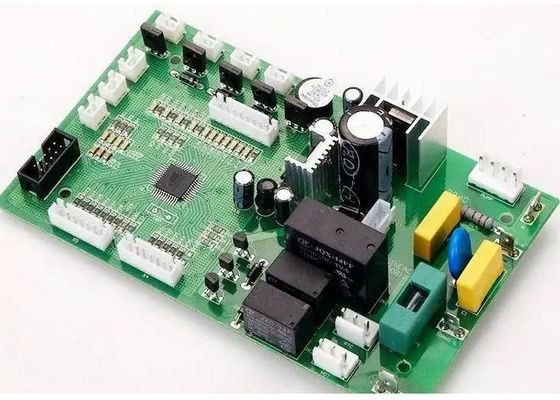

Profesyonel PCB Board ve Elektronik Bileşen Montajı EMS PCB & PCBA Fabrikası
