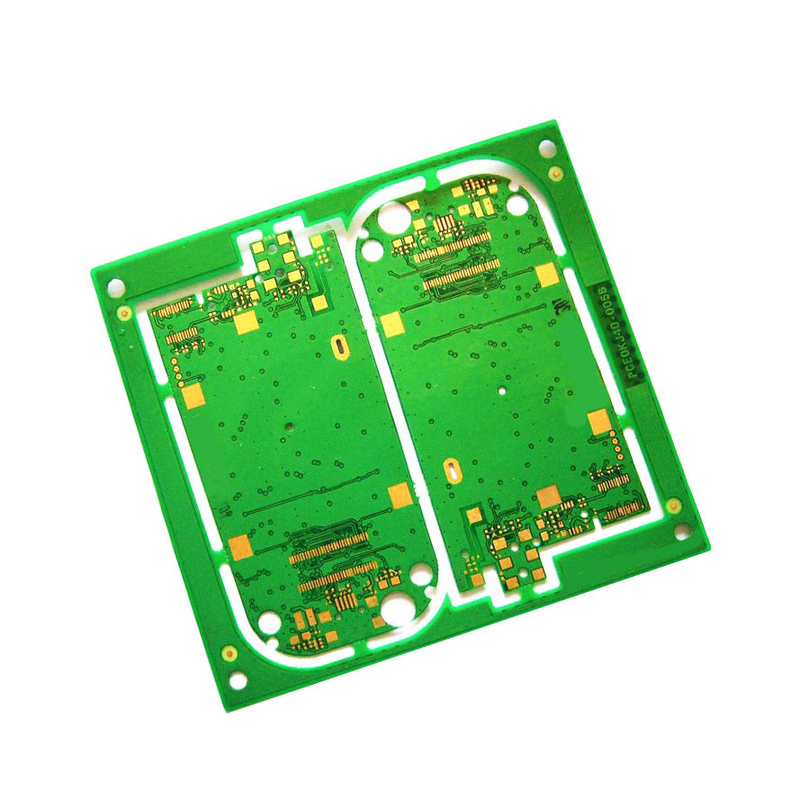

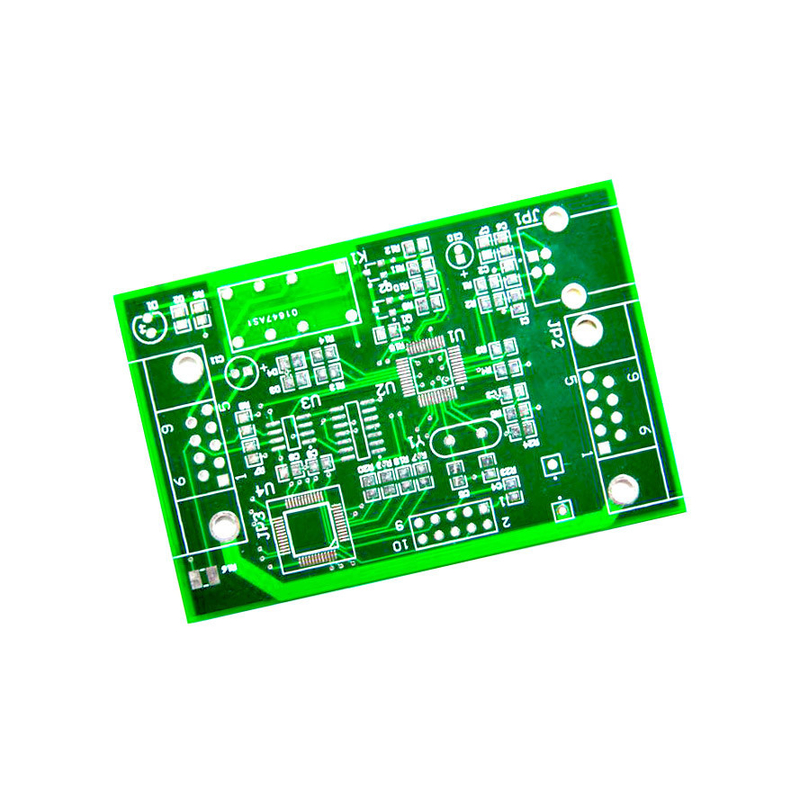

Yüksek TG Fr4 Prototip PCB PCB Yapım PCB Board Üretim çok katmanlı devreler üreticisi
-
Vurgulamak
Altın kaplama prototip PCB montajı
,fr4 prototip pcb montajı
,Altın kaplama tam anahtarlı PCB
-
Ürün AdıYüksek TG Fr4 Prototip PCB PCB Yapım PCB Board Üretim çok katmanlı devreler üreticisi
-
Temel malzemeFR-4, Vb, Alu, Yüksek TG, FR-4/seramik/cem-3/FR-1
-
dak. Satır aralığı4mil, 0,003", 0,1mm4mil), 0,1mm, 4/4mil(0,1/0,1mm)
-
Min. dak. line width hat genişliği4mil, 0,1mm, 0,1mm/4mi, 0,075mm/0,075mm(3mil/3mil), 3mi
-
Yüzeyi bitirmeHASL, OSP, HASL Kurşunsuz, ENIG, Daldırma Altın
-
Test hizmetiAOI X-Ray, %100 Fonksiyon Testi
-
Menşe yeriÇin
-
Marka adıXHT
-
SertifikaISO、IATF16949、RoSH
-
Model numarasıXHT-FR-4 PCB Üretimi-4
-
Min sipariş miktarıDüşük adet
-
FiyatUS$ 1-5/Pcs
-
Ambalaj bilgileriKabarcıklı torbalı karton
-
Teslim süresi5-8 gün
-
Ödeme koşullarıT/T, Western Union, MoneyGram
-
Yetenek temini100000 adet/gün
Yüksek TG Fr4 Prototip PCB PCB Yapım PCB Board Üretim çok katmanlı devreler üreticisi
Yüksek TG Fr4 Prototip PCB Üretimi PCB Board Üretimi Çok Katmanlı Devre Kartı Üreticisi
PCB'lerimize giriş
PCB türleri ve kullanımları
(A) Dört katmanlı karton
Altyapı malzemesi esas olarak epoksit cam lif kumaşlardır. Ana kullanımlar kişisel bilgisayarlar, tıbbi elektronik ekipmanlar, ölçüm cihazları, yarı iletken test makineleri,Sayısal kontrol makineleri, elektronik anahtarlar, iletişim makineleri, hafıza devre kartları, IC kartları vb.
(B) 6-8 katmanlı karton
Çoğu elektronik anahtarlarda, yarı iletken test makinelerinde, orta sınıf kişisel bilgisayarlarda,Mühendislik iş istasyonları ve diğer makineler.
(C) 10 katman veya daha fazla
Malzeme esas olarak cam benzen reçine malzemesidir veya epoksi reçine çok katmanlı prototip PCB substrat malzemesi olarak kullanılır.Ve büyük endüstriyel bilgisayarlarda kullanılır., yüksek hızlı bilgisayarlar, savunma makineleri, iletişim makineleri vb.
PCB prototipi hizmeti Kapasiteleri ve Teknik Özellikleri
| Hayır, hayır. | Parçalar | Yetenekler |
| 1 | Katmanlar | 2-68L |
| 2 | Maksimum işleme boyutu | 600mm*1200mm |
| 3 | Tahta kalınlığı | 0.2mm-6.5mm |
| 4 | Bakır kalınlığı | 0.5oz-28oz |
| 5 | Min iz/uzay | 2.0mil/2.0mil |
| 6 | En az bitmiş diyafram | 0. 10mm |
| 7 | En yüksek kalınlık/diametre oranı | 15:1 |
| 8 | Tedavi yoluyla | Yol, kör ve gömülü yol, yol, bakır yol... |
| 9 | Yüzey bitirme/işleme | HASL/HASL kurşunsuz, Kimyasal teneke, Kimyasal altın, Dondurma altını Dondurma Gümüş/Altın, Osp, Altın kaplama |
| 10 | Temel malzeme | FR408 FR408HR, PCL-370HR;IT180A, Megtron 6 ((Panasonic);Rogers4350, FR-4 malzemesiyle Rogers4003, RO3003, Rogers/Taconic/Arlon/Nelco laminatı ((FR-4 ile kısmi Ro4350B hibrit laminatı dahil) |
| 11 | Lehim maskesinin rengi | Yeşil, Siyah, Kırmızı, Sarı, Beyaz, Mavi, Mor, Mat Yeşil, Mat Siyah. |
| 12 | Test hizmeti | AOI, X-Ray, Uçan Sonda, Fonksiyonel Test, İlk Madde Testçisi |
| 13 | Profilleme, Pençleme | Routing, V-CUT, Beveling |
| 14 | Bow&twist | ≤ 0,5% |
| 15 | HDI tipi | 1+n+1,2+n+2,3+n+3 |
| 16 | Min mekanik diyafram | 0.1mm |
| 17 | Min lazer diyaframı | 0.075mm |
PCBA yetenekleri
| Anahtarlı PCBA | PCB + bileşen kaynağı + montaj + paketleme |
| Montaj ayrıntıları | SMT ve Through-hole, ISO SMT ve DIP hatları |
| Önderi Zamanı | Prototip: 15 iş günü. Toplu sipariş: 20 ~ 25 iş günü |
| Ürünler üzerinde test | Test jig / kalıp, X-ışını denetimi, AOI testi, Fonksiyonel test |
| miktarı | Min miktarı: 1pcs. Prototip, küçük sipariş, seri sipariş, hepsi tamam |
| İhtiyaç duyulan dosyalar | PCB: Gerber dosyaları ((CAM, PCB, PCBDOC) Bileşenler: Malzeme listesi (BOM listesi) Toplantı: Pick-N-Place dosyası |
| PCB Panel Boyutu | Min boyut: 0.25 * 0.25 inç ((6 * 6mm) Maksimum boyut: 1200*600mm |
| Bileşen ayrıntıları | Pasif 0201 boyutuna kadar BGA ve VFBGA Kurşunsuz Çip Taşıyıcıları/CSP Çift taraflı SMT montajı 0.8 mil'e kadar iyi bir pitch BGA Onarım ve Yeniden Düzeltme Parça Çıkartma ve Değiştirme |
| Bileşen paketi | Kesilmiş bant, tüp, makaralar, gevşek parçalar |
| PCB+ montaj işlemi | Borlama ---- Açıklama ---- Plaklama ---- Yapıştırma ve Çekim ---- Çakma ---- Elektriksel Test ---- SMT ---- Dalga Lehimleme ---- Montaj ---- İKT ---- Fonksiyon Testleri ---- Sıcaklık ve Nem Testleri |
XHT ne sağlıyor?
1Tüm süreç, size hizmet verecek profesyonel bir ekiple donatılmıştır.
2- Ücretsiz yığma tasarım hizmeti, Gerber ve impedansına göre, memnun kalıncaya kadar.
3Esnek ödeme yöntemleri ve müzakere edilebilir ödeme şartları
4PCB üretiminden, montajından, BOM tedarikinden teslimatına kadar anahtar anahtar hizmet.
Tüketici Elektronik Sanayi
Basılı devreler elektronik bileşenleri taşıyan ve devreleri birbirine bağlayan köprülerdir.endüstriyel kontrol, tıbbi ekipman, ulusal savunma ve havacılık. Eksik elektronik bileşenler.
Bulut teknolojisinin hızla gelişmesi, 5G ağının inşası, büyük veri, yapay zeka, paylaşım ekonomisi, endüstri 4.0, ve Nesnelerin İnterneti, PCB endüstrisi, "elektronik ürünlerin annesi" olarak, tüm elektronik endüstri zincirindeki halka olacak.
Son on yıllarda AR, VR, tablet bilgisayarlar ve giyilebilir cihazlar genellikle tüketici elektroniği endüstrisinde sıcak noktalar haline geldi.Kullanıcı elektronik endüstrisinde yaygın olarak dağıtılan prototip PCB uygulamaları yapmak, büyük talep, büyük sayıda sipariş ve hızlı değiştirme özellikleriyle.
Sık Sorulan Sorular
| S: PCB ve PCBA fiyatları için ne gerekiyor? XHT: PCB için: Gerber dosyası ve teknik gereksinimler ((malzeme, boyut, yüzey işleme, bakır kalınlığı, kart kalınlığı) ve ihtiyacınız olan miktar. PCBA için: Yukarıda belirtilen dosyalar, BOM, seç ve yer dosyası. |
| S: Ne tür bir hizmetiniz var? XHT: Araştırma ve geliştirme, PCB üretim, SMT, son montaj, test ve diğer değer katma hizmeti de dahil olmak üzere anahtar anahtar çözüm sunuyoruz. |
| S: Üretim sırasında kaliteyi kontrol edebilir miyiz? XHT: Evet, hiçbir şey saklamadan her üretim sürecinde açık ve şeffafız. |
| S. Nakliye maliyeti? XHT: Nakliye maliyeti, malların varış noktası, ağırlığı, paketleme boyutuna göre belirlenir. Nakliye maliyetini size ödememize ihtiyacınız varsa lütfen bize bildirin. |
| S: HDI kartı ile genel devre kartı arasındaki fark nedir? XHT: Çoğu HDI, delikler oluşturmak için lazer kullanırken, genel devre kartları sadece mekanik sondaj kullanır ve HDI kartları build-up yöntemiyle üretilir (Build Up), bu nedenle daha fazla katman eklenecek,genel devreler sadece bir kez eklenirken. |
| S. Üretim için hangi dosya biçimlerini kabul ediyorsunuz? XHT: Gerber dosyası: CAM350 RS274X PCB dosyası: Protel 99SE, P-CAD 2001 PCB BOM: Excel (PDF,word,txt) |
Ürünlerimiz tüm dünyada satılmaktadır. Ürünlerimizin tüm sürecinden emin olabilirsiniz.
